L’utilisation de machines lourdes expose les conducteurs à des secousses constantes, des impacts violents et des vibrations à basse fréquence. Au cours d'un quart de travail standard de dix heures, ces forces dégradent la concentration et provoquent de graves tensions musculo-squelettiques. Le remplacement d’un siège obsolète résout directement ces risques. La mise à niveau d'une unité rigide et fixe vers un équipé d'une suspension siège d'équipement de construction nécessite d'équilibrer les facteurs d'approvisionnement initiaux, les limites d'espace de la cabine et les performances ergonomiques à long terme. Choisir le mauvais type de suspension entraîne une usure prématurée, un affaissement ou des installations incompatibles. Les gestionnaires de flotte doivent évaluer le dégagement vertical de la cabine, la disponibilité électrique et le terrain spécifique sur lequel la machine se déplace quotidiennement. Un siège mal assorti ne parvient pas à s'adapter à l'auvent ROPS ou se brise prématurément dans des conditions de chantier difficiles. Cette technique et factuelle comparaison des sièges d'équipement lourd entre les systèmes pneumatiques et les systèmes mécaniques permet aux gestionnaires de flotte et aux propriétaires-exploitants de prendre une décision d'approvisionnement fondée sur des données.
Isolation des vibrations : les systèmes de suspension pneumatique offrent un amortissement actif supérieur pour les vibrations à haute fréquence et les opérations de longue durée, tandis que les systèmes mécaniques offrent une absorption passive et fiable des chocs.
Espace et compatibilité : les sièges à suspension mécanique sont souvent requis pour les cabines à profil bas ou les machines dépourvues de puissance électrique auxiliaire, ce qui les rend indispensables (et parfois la seule option physique) pour des classes d"équipement spécifiques.
Réalités d"installation : La mise à niveau de la suspension du siège de construction nécessite de vérifier les modèles de boulons de montage, les capacités de poids et la compatibilité électrique 12 V/24 V avant l"achat.
Les sièges robustes fonctionnent comme un dispositif de sécurité principal. Son objectif technique est d"isoler l"opérateur de la dynamique du châssis. Les engins de terrassement n"ont pas de suspension pour véhicule routier. Des essieux rigides, des pneus pleins et des chenilles massives en acier transfèrent l"énergie d"impact directement dans la structure de la cabine. Sans mécanisme de suspension efficace sous l’opérateur, l’énergie cinétique remonte directement dans la colonne vertébrale.
Les vibrations corporelles globales (WBV) représentent un risque professionnel grave dans le secteur du terrassement. Une exposition prolongée à des vibrations basse fréquence provoque une compression de la colonne vertébrale, des microtraumatismes au niveau lombaire et une fatigue musculaire importante. Les opérateurs soumis à un WBV continu subissent des temps de réaction retardés et une conscience spatiale réduite. La longueur de course de la suspension atténue ces forces destructrices. La course représente la distance de déplacement verticale totale sur laquelle le siège se comprime et rebondit. Une course plus longue absorbe les impacts de plus grande amplitude, empêchant l"énergie cinétique d"atteindre le corps de l"opérateur. Des mécanismes d"amortissement efficaces contrôlent les vitesses de compression et de rebond, empêchant le siège d"agir comme un bâton sauteur après un impact violent.
Il existe une corrélation directe entre la qualité du siège et la productivité quotidienne du chantier. Les opérateurs assis dans des sièges correctement suspendus maintiennent une plus grande précision de nivellement. Leurs mains restent immobiles sur les joysticks. Ils subissent moins de micro-interruptions causées par la préparation aux impacts. Lorsqu"un opérateur fait confiance au siège pour absorber les chocs d"une route de transport défoncée ou d"une chute soudaine d"une tranchée, il utilise la machine en toute sécurité à des vitesses optimales. Un opérateur assis dans un siège rigide ou défaillant ralentit instinctivement la machine pour protéger son dos. Sur un quart de travail de dix heures, cette réduction de la vitesse de déplacement se traduit par moins de charges déplacées, une diminution du rendement énergétique par tonne et une diminution de la production globale du site.
Différentes machines génèrent des profils vibratoires distincts que le siège doit contrecarrer :
Bouteurs sur chenilles : génèrent un broutage continu à haute fréquence à partir des chenilles en acier s'engageant dans un sol dur, nécessitant une réponse d'amortissement rapide.
Chargeuses sur pneus : produisent de fortes secousses verticales lorsqu'elles heurtent des ornières ou transportent de lourdes charges de godet sur un terrain accidenté, exigeant de longues courses de suspension.
Excavatrices : créent des forces latérales et de rotation pendant les cycles de balancement, nécessitant de solides renforts de siège latéraux ainsi qu'une absorption verticale des chocs.
Camions-bennes articulés : faites l'expérience de rebondissements violents sur des routes de transport non entretenues à grande vitesse, nécessitant l'un des niveaux les plus élevés d'isolation de suspension active.
Les systèmes de suspension mécanique s"appuient sur la physique traditionnelle pour absorber et dissiper l"énergie. Le mécanisme central utilise généralement un cadre en acier à ciseaux. À l"intérieur de ce cadre, les ingénieurs intègrent une combinaison de ressorts hélicoïdaux en acier, de ressorts de tension et d"amortisseurs hydrauliques. Lorsque la machine heurte une bosse, la force descendante du poids de l"opérateur comprime les ressorts en acier. L"amortisseur hydraulique, essentiellement un cylindre rempli d"huile, force le fluide à travers de petits orifices internes. Cette résistance fluide ralentit le mouvement du ressort, dissipant l"énergie cinétique sous forme de traces de chaleur et fournissant un soutien physique passif.
Les avantages opérationnels d’un siège à suspension mécanique se concentrent sur la durabilité et la simplicité. Ces systèmes ne contiennent aucun composant électrique, faisceau de câblage ou conduite d'air pneumatique. Cela les rend très résistants aux pannes dans des environnements saturés de poussière, de boue profonde ou d’humidité extrême. Ils offrent des performances fiables sous tous les climats, des sites d'exploitation forestière glacials en hiver aux carrières torrides en été.
Les unités mécaniques excellent dans les applications discrètes. Les chargeuses compactes sur chenilles, les mini-pelles et les anciens tracteurs utilitaires présentent une hauteur sous plafond très restreinte. L"installation d"une suspension standard à course complète sur ces machines crée un risque grave pour la sécurité. La tête de l"opérateur pourrait heurter le toit ROPS (Roll-Over Protective Structure) lors d"un rebond. Les suspensions mécaniques à profil bas utilisent des ressorts plus courts et plus rigides et des amortisseurs horizontaux pour fournir une absorption des chocs dans une empreinte verticale fortement comprimée.
Malgré leur fiabilité, les systèmes mécaniques possèdent des limites inhérentes. Ils nécessitent un calibrage manuel strict. L"opérateur doit tourner une molette ou tirer un levier pour régler la tension du ressort en fonction de son poids corporel exact. Si un opérateur de 250 livres reprend une machine préalablement réglée pour un opérateur de 150 livres sans régler le cadran, le siège touchera immédiatement le fond. Le fait d"atteindre le fond signifie que la suspension se comprime complètement et claque contre les butées en acier, transférant un choc massif directement à la colonne vertébrale. À l’inverse, s’il est réglé trop rigidement, le siège bouge à peine, n’offrant aucune isolation.
Même lorsqu"ils sont parfaitement adaptés au poids de l"opérateur, les ressorts mécaniques présentent un débattement ou un rebond important sur un terrain accidenté. La nature passive des ressorts hélicoïdaux signifie qu’ils réagissent aux impacts plutôt que de les anticiper. Ils sont généralement moins efficaces pour neutraliser les vibrations continues de faible amplitude, telles que le bourdonnement à haute fréquence généré par un gros moteur diesel ou le bruit continu des chenilles en acier sur un sol dur.
Les tâches de maintenance courantes pour les suspensions mécaniques comprennent :
Graisser les points de pivotement du mécanisme à ciseaux toutes les 500 heures de fonctionnement pour éviter l"usure métal sur métal.
Inspecter l"amortisseur hydraulique pour déceler des fuites d"huile autour du joint d"arbre principal.
Vérification des ressorts hélicoïdaux principaux pour déceler des fractures de contrainte ou une dégradation par la rouille.
Vérifiez que la molette de réglage du poids tourne librement et engage correctement le câble de tension.

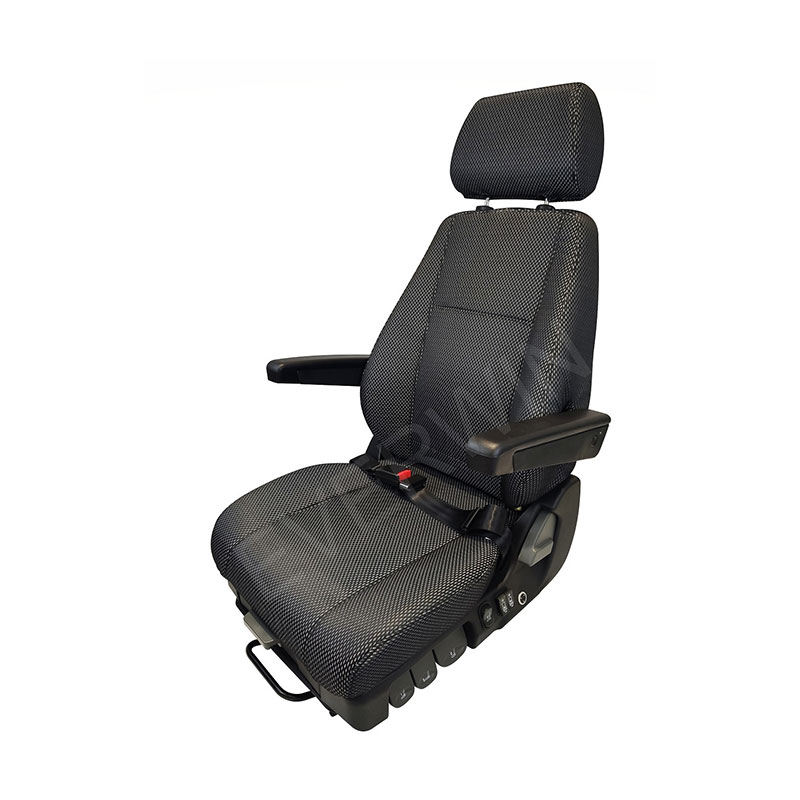

Les systèmes de suspension pneumatique remplacent les ressorts hélicoïdaux traditionnels en acier par des coussins gonflables pneumatiques robustes. Ces configurations intègrent un compresseur d"air 12 V ou 24 V intégré directement dans la base du siège. Le compresseur alimente en air la vessie en caoutchouc renforcé. Des valves avancées de hauteur de caisse surveillent la position du siège. Lorsque l"opérateur s"assoit, la valve s"ouvre, permettant au compresseur de remplir le sac jusqu"à ce que le siège atteigne le point médian optimal de sa course de suspension. Lorsque la machine traverse un terrain accidenté, l"airbag se comprime et se dilate, s"adaptant activement aux impacts du terrain pour protéger le conducteur.
Le principal avantage d’un siège de construction à suspension pneumatique est une ergonomie supérieure et une protection active. La vessie pneumatique crée une sensation de flottement distincte. Il isole activement le conducteur des impacts violents et répétitifs lors de gros travaux de terrassement ou de longs temps de trajet. L’air absorbe intrinsèquement bien mieux les vibrations à haute fréquence que l’acier. Cela réduit considérablement les micro-vibrations qui provoquent une fatigue musculaire profonde sur un quart de travail de huit ou dix heures.
Les systèmes pneumatiques disposent d"un réglage automatique du poids ou d"un bouton-poussoir. Cela élimine les incertitudes liées au réglage manuel du cadran. Lorsqu"un nouvel opérateur entre dans la cabine, il appuie simplement sur un bouton ou le siège se met automatiquement à niveau en fonction de son poids exact. Cela garantit que la suspension reste exactement au milieu de sa course, offrant ainsi un débattement maximal vers le haut et vers le bas. De nombreux sièges pneumatiques haut de gamme offrent également une rigidité de roulement personnalisable. Les opérateurs peuvent ajuster les réglages de l"amortisseur hydraulique à la volée, adoucissant la conduite pour un nivellement en douceur ou la raidissant pour un déplacement agressif et à grande vitesse sur des sites rocheux.
Les limites inhérentes aux systèmes pneumatiques impliquent une complexité mécanique. L"intégration de moteurs électriques, de conduites d"air et de vannes pneumatiques introduit davantage de points de défaillance potentiels. Au fil des milliers d"heures passées dans une cabine poussiéreuse, les filtres d"admission du compresseur peuvent se boucher ou les conduites d"air peuvent développer des micro-fuites. De plus, ces sièges nécessitent une connexion électrique fiable. La modernisation d"un siège pneumatique dans une machine plus ancienne et simple peut nécessiter un câblage personnalisé pour accéder au circuit d"allumage, ce qui complique le processus d"installation.
Les composants clés d"un système de suspension pneumatique comprennent :
Compresseur intégré : Le moteur électrique 12 V ou 24 V qui génère une pression d'air pour le système.
Vessie pneumatique : le coussin gonflable en caoutchouc robuste qui remplace les ressorts hélicoïdaux traditionnels en acier.
Valve de hauteur de caisse : interrupteur mécanique ou électronique qui régule la pression de l'air pour maintenir le siège centré dans sa course.
Soupape d'échappement d'air : permet à l'opérateur d'évacuer rapidement l'air du siège pour faciliter la sortie de la cabine.
La sélection de la bonne unité nécessite d’évaluer les contraintes spécifiques de votre machine et votre environnement opérationnel. Les exigences en matière d"espace et de profil de la cabine dictent vos options avant tout autre facteur. Vous devez mesurer la distance verticale entre le pont de montage et la ligne de toit intérieure, et entre le volant ou les joysticks et le mur arrière. Un siège pneumatique à course complète nécessite un dégagement vertical important pour fonctionner en toute sécurité. Si vous installez un siège pneumatique haut de gamme dans une chargeuse compacte, les cuisses de l"opérateur frotteront contre les commandes de direction et leur casque heurtera la vitre. Dans de nombreuses machines compactes, une suspension mécanique à profil bas reste la seule voie de mise à niveau viable en raison de ces limites spatiales strictes.
Les performances d’isolation des vibrations doivent correspondre au terrain et à l’application. Les tombereaux articulés et les grosses chargeuses sur pneus passent leurs journées à circuler à grande vitesse sur des routes de transport très défoncées. Ces applications nécessitent l"amortissement actif et la longue course d"un système de suspension pneumatique pour éviter de graves impacts sur la colonne vertébrale. A l’inverse, les pelles stationnaires ou les compacteurs d’asphalte à surface lisse subissent des chocs verticaux moins violents. Pour ces machines, une suspension mécanique de haute qualité offre une isolation plus que adéquate contre les vibrations du moteur et les légers vibrations des chenilles.
La durabilité dans des environnements difficiles nécessite une évaluation honnête de votre chantier. Les installations de gestion des déchets, les sites de démolition et les mines souterraines exposent les équipements à des poussières extrêmes, à des matériaux corrosifs et à l"humidité. Un ensemble de ressorts mécaniques exposé peut être facilement lavé et regraissé. Cependant, de fines poussières de silice peuvent pénétrer dans les entrées du compresseur d"air des sièges pneumatiques si la cabine n"est pas entièrement fermée et sous pression positive. Si votre machine fonctionne sans portes ni fenêtres brisées dans un environnement très abrasif, les systèmes mécaniques durent souvent plus longtemps que leurs homologues pneumatiques.
Les exigences en matière de maintenance et de cycle de vie diffèrent considérablement entre les deux technologies. Les sièges mécaniques nécessitent un graissage périodique des points de pivotement des ciseaux et un éventuel remplacement de l"amortisseur hydraulique une fois qu"il perd sa résistance d"amortissement. Il s’agit d’une réparation mécanique simple. Pour diagnostiquer un siège pneumatique affaissé, il faut vérifier la masse électrique, tester la pression de sortie du compresseur et tester les fuites de la vessie pneumatique et des valves. Bien que les sièges pneumatiques offrent des avantages supérieurs pour la santé, les gestionnaires de flotte doivent tenir compte de la complexité légèrement plus élevée de la maintenance des composants pneumatiques sur un cycle de vie de cinq à dix ans.
Les opérateurs ignorent souvent la dégradation des performances du siège jusqu"à ce qu"elle provoque des douleurs physiques. Reconnaître rapidement les signes de défaillance mécanique évite les blessures à long terme et les dommages matériels. Recherchez ces indicateurs spécifiques indiquant que votre mécanisme de suspension a atteint la fin de sa durée de vie :
Fuite de liquide hydraulique : un film d'huile visible sur l'arbre de l'amortisseur ou une flaque d'eau sous la base du siège indique que les joints d'amortisseur sont grillés. Une fois que le liquide s’échappe, le siège perd toute capacité d’amortissement et rebondit de manière incontrôlable.
Gémissement du compresseur d'air : Si le compresseur pneumatique fonctionne en continu pendant que la machine fonctionne, le système présente une fuite d'air massive. Le moteur du compresseur finira par surchauffer et griller si la fuite n’est pas réparée.
Affaissement de la hauteur de caisse : lorsqu'un siège pneumatique ne parvient pas à maintenir sa position centrale et s'enfonce lentement jusqu'au plancher pendant une heure, la valve de hauteur de caisse ou la vessie principale est compromise.
Jeu latéral excessif : saisissez le dossier et poussez-le d'un côté à l'autre. Si le siège vacille de manière lâche, les bagues de pivotement du cadre à ciseaux sont complètement usées. Cette inclinaison latérale oblige l'opérateur à constamment renforcer ses muscles centraux pour rester droit sur un sol inégal.
Fatigue et fissures du métal : Inspectez la plaque de base et les bras de ciseaux à la recherche de fractures capillaires. Des opérateurs lourds ou des impacts graves peuvent contraindre la charpente en acier au-delà de sa limite d'élasticité, entraînant une défaillance structurelle catastrophique pendant le fonctionnement.
Fonctionnalité | Suspension mécanique | Suspension pneumatique |
|---|---|---|
Mécanisme d"amortissement primaire | Ressorts hélicoïdaux en acier et amortisseurs hydrauliques | Poche à air pneumatique et compresseur |
Ajustement du poids | Cadran ou levier manuel | Automatique ou à bouton-poussoir |
Exigence de puissance | Aucun | Raccordement électrique 12V ou 24V |
Isolation des vibrations | Modéré (passif) | Excellent (actif) |
Applications idéales | Équipements compacts, cabines ouvertes, environnements difficiles | Grandes machines de production, cabines fermées, longues équipes |
Objectif maintenance | Graissage des pivots, remplacement des amortisseurs usés | Vérification des conduites d"air, nettoyage des filtres du compresseur |
La mise à niveau de la suspension de votre siège de chantier implique des risques de mise en œuvre spécifiques qui peuvent faire dérailler une commande d'achat. La compatibilité électrique et pneumatique est la pierre d’achoppement la plus courante. Les systèmes électriques des équipements lourds fonctionnent sur des architectures de 12 ou 24 volts. Vous devez vérifier la tension de votre machine avant de spécifier un siège pneumatique. Connecter un compresseur 12 V à un système 24 V grillera instantanément le moteur. De plus, vous devez vous assurer que la machine dispose d'un circuit accessoire accessible et protégé par fusible, capable de gérer la consommation d'ampérage du compresseur au démarrage.
Les modèles de montage et les plaques d"adaptation nécessitent des mesures précises. Ne supposez jamais un montage universel dans les machines lourdes. Chaque équipementier utilise différents modèles de trous de boulons sur les planchers de sa cabine. Vous devez mesurer les distances latérales et avant-arrière de vos goujons de montage existants. De plus, vous devez calculer le Seat Index Point (SIP). Le SIP est le point de référence normalisé déterminant la position de l"opérateur par rapport aux commandes et à la structure ROPS. L"utilisation de supports de rechange non approuvés peut modifier le SIP, poussant l"opérateur trop près des joysticks ou en dehors de la zone d"écrasement certifiée de l"auvent ROPS. Utilisez toujours des plaques d"adaptation approuvées par le OEM pour maintenir la conformité en matière de sécurité.
La capacité de poids et les réalités d’étalonnage présentent un risque grave s’ils sont ignorés. Les sièges à suspension standard peuvent généralement accueillir des opérateurs pesant jusqu"à 280 ou 300 livres. Si votre effectif comprend des opérateurs plus lourds, vous devez vous procurer des variantes robustes avec des cadres à ciseaux renforcés et des airbags de plus grande capacité ou des ressorts plus rigides. L"achat d"un siège standard pour un opérateur lourd annule complètement les avantages de la suspension. Le siège s"enfoncera continuellement, détruisant les amortisseurs internes et transférant des charges de choc massives directement dans la colonne vertébrale de l"opérateur. Vérifiez toujours le poids maximum du mécanisme de suspension avant de finaliser l"achat.
Suivez ces étapes de vérification avant de commander un siège de remplacement :
Retirez le siège existant et nettoyez le plancher de la cabine pour exposer les goujons de montage nus.
Mesurez la distance exacte entre les centres des trous de boulons, latéralement et longitudinalement.
Consultez le manuel d"entretien de la machine pour confirmer les spécifications SIP d"usine.
Localisez le faisceau de câbles des accessoires et testez la tension de sortie avec le moteur en marche.
Mesurez la distance entre le haut du pont de montage nu et le point le plus bas du toit de la cabine.
Prenez les mesures immédiates suivantes pour lancer votre surclassement de siège :
Mesurez le modèle de montage exact des boulons de votre siège actuel et enregistrez les dimensions latérales et avant-arrière.
Mesurez le jeu vertical entre le plancher de la cabine et la ligne de toit pour déterminer la course de suspension maximale autorisée.
Testez le faisceau de câbles des accessoires de votre machine avec un multimètre pour confirmer si vous disposez d"un système électrique 12 V ou 24 V.
Pesez votre opérateur le plus lourd pour vous assurer que le nouveau mécanisme de suspension répond à la capacité de poids requise.
Consultez un spécialiste des sièges robustes pour trouver les plaques d"adaptation approuvées par le fabricant d"équipement d"origine pour votre modèle de machine spécifique.
R : Oui, à condition que votre machine remplisse trois conditions préalables. Tout d"abord, vous avez besoin d"un dégagement vertical suffisant dans la cabine pour s"adapter à la course plus longue du siège pneumatique. Deuxièmement, vous avez besoin de modèles de boulons correspondants ou d"une plaque d"adaptation approuvée. Troisièmement, vous devez disposer d’une source d’alimentation électrique 12 V ou 24 V pour faire fonctionner le compresseur d’air embarqué.
R : Vous l"ajustez à l"aide d"un cadran de tension manuel ou d"un levier situé à l"avant ou sur le côté de la base du siège. Tourner ce cadran augmente ou diminue la précharge des ressorts internes en acier. Vous devez le régler exactement selon votre poids corporel pour éviter que le siège ne touche le fond ou ne rebondisse excessivement.
R : Ils nécessitent un peu plus d’entretien que les unités mécaniques. Vous devez vérifier périodiquement l"étanchéité des conduites d"air, vous assurer que le filtre d"admission du compresseur reste exempt de poussière épaisse et vérifier que les connexions électriques restent serrées. Garder l’environnement de la cabine propre prolonge considérablement la durée de vie des composants pneumatiques.
R : Une suspension à profil bas est un mécanisme compact, généralement mécanique, conçu pour les machines avec une hauteur libre restreinte comme les chargeuses compactes ou les mini-pelles. Il utilise des amortisseurs montés horizontalement et des ressorts plus courts pour absorber les chocs sans lever dangereusement la tête de l"opérateur près du toit de la cabine.
R : Le point bas se produit lorsque la suspension se comprime complètement et heurte les butées internes. Cela se produit si la tension du ressort mécanique est réglée trop bas pour le poids de l"opérateur, si l"amortisseur hydraulique est défectueux ou si la capacité de poids maximale du siège est dépassée lors de chocs violents.
