Un curseur de siège fonctionne comme un composant structurel essentiel responsable du transfert d"énergie cinétique, du retour du conducteur et de la sécurité sous charge. Lorsqu"un conducteur appuie fortement sur les freins ou qu"un opérateur de machine se déplace sur un terrain accidenté, le mécanisme du siège absorbe d"énormes forces de cisaillement. Choisir le mauvais mécanisme conduit à des compromis structurels immédiats. La flexion du siège lors d"un freinage brusque détruit la précision de la pédale, les rails inégaux se bloquent et refusent de s"ajuster, et les mécanismes de verrouillage inadéquats présentent de graves risques pour la sécurité dans les sports automobiles ou les applications industrielles lourdes.
Ce guide fournit une évaluation technique fondée sur des preuves des mécanismes à simple verrouillage par rapport aux mécanismes à double verrouillage. En détaillant les compromis mécaniques, les réalités de l"installation et les recommandations spécifiques à l"application, vous obtiendrez les informations nécessaires pour sélectionner le système de rails exact requis pour votre châssis, votre plate-forme de simulation ou votre cabine d"équipement lourd sans vous fier aux conjectures.
Sécurité mécanique : les curseurs de siège à double verrouillage engagent simultanément les deux rails de siège réglables, éliminant ainsi le pivot diagonal (torsion du siège) inhérent aux conceptions à verrouillage unique en cas d"accélération ou de freinage important.
Seuils d"application : les mécanismes à verrouillage unique sont généralement limités à une utilisation routière légère ou aux sièges passagers, tandis que les systèmes à double verrouillage sont obligatoires pour les cockpits de sport automobile, d"équipement lourd et de simulation de cellule de charge.
Tolérances d"installation : les curseurs à double verrouillage nécessitent une précision beaucoup plus élevée lors de l"installation ; un désalignement, même de quelques millimètres entre les rails, entraînera le blocage ou le verrouillage asynchrone du mécanisme.
Rigidité du matériau : les systèmes à double verrouillage de haute qualité utilisent fréquemment de l"acier de calibre plus épais (par exemple, des supports en acier de 1/8 ") pour résister à des forces de cisaillement plus élevées par rapport aux alternatives standard à verrouillage unique.
Vérification de compatibilité : la sélection des curseurs de siège dépend fortement de la configuration de montage (montage inférieur ou montage latéral) et de l"empreinte au sol de la marque de siège spécifique du marché secondaire (par exemple, Corbeau, Sparco, Recaro).
Un mécanisme de suivi efficace doit répondre à des normes opérationnelles strictes. Zéro déformation indésirable sous charge est la principale exigence. Lorsqu"un conducteur exerce une force sur les pédales ou sur le volant, le siège doit rester complètement rigide. Un déplacement fluide sur toute la plage de réglage est tout aussi essentiel, afin de garantir que les opérateurs puissent se repositionner sans avoir à se battre sur des chenilles bloquées. L"engagement positif signifie que les goupilles de verrouillage s"insèrent profondément et solidement dans les encoches du rail sans micro-jeu. Enfin, l"intégrité structurelle exige que les rails ne se déforment pas, ne se cisaillent pas ou ne se séparent pas en cas de charges de collision ou de fortes vibrations soutenues.

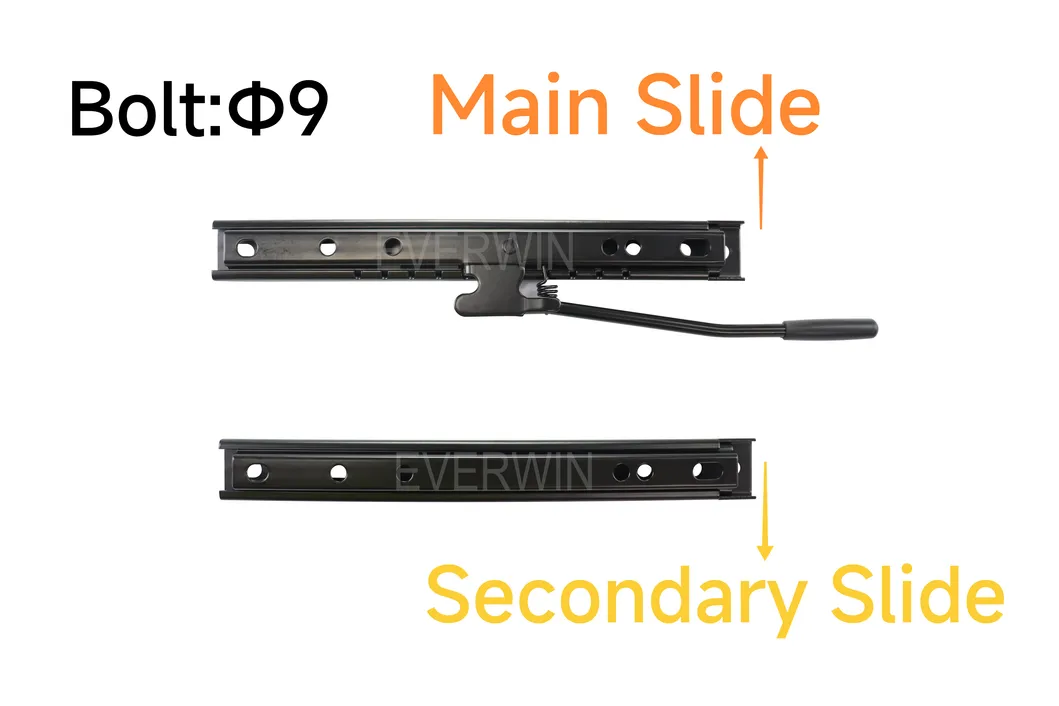

Un curseur de siège à verrouillage unique repose sur une conception mécanique simplifiée. Un seul levier engage les dents de verrouillage sur une seule des deux pistes. Le côté opposé fonctionne strictement comme un rail « suiveur ». Ce côté non verrouillable glisse simplement le long de son canal sans aucun engagement mécanique avec le support de sol.
Étant donné qu"un seul côté ancre le siège longitudinalement, ces mécanismes se trouvent principalement dans les sièges passagers OEM, les applications routières légères et les configurations économiques du marché secondaire. L’absence de verrou secondaire les rend plus légers et plus faciles à installer, mais intrinsèquement vulnérables aux forces de torsion. Lorsqu"on pousse fort contre le dossier du siège, le côté déverrouillé se décale légèrement, créant un effet de pivotement qui dégrade la stabilité.
Un curseur de siège à double verrouillage utilise une barre d'actionnement unifiée, souvent en forme de fer à cheval ou utilisant une liaison filaire, pour connecter les goupilles de verrouillage sur les rails gauche et droit. Lorsque l'opérateur tire sur la poignée, il libère simultanément les deux côtés.
Ce principe de double engagement garantit que les deux rails se verrouillent dans le châssis exactement en même temps. Le résultat est une structure rigide et carrée qui résiste à la déflexion diagonale. Ces mécanismes robustes constituent la norme pour le sport automobile à G élevé, les machines industrielles lourdes et les châssis rigides de simulation de course où les compromis structurels sont inacceptables. Les doubles points de verrouillage répartissent la charge uniformément sur la surface de montage.
Comprendre comment votre siège se monte sur les rails est une étape obligatoire avant d"acheter du matériel. Les sièges à montage direct par le bas se boulonnent directement dans les rails coulissants. Les sièges à montage latéral nécessitent des supports verticaux qui se boulonnent sur les côtés d"une coque en composite ou en aluminium, qui se boulonnent ensuite dans le curseur.
Les dimensions de la marque de rechange influencent fortement la sélection des curseurs. Des marques comme Corbeau présentent souvent des empreintes de montage plus larges, tandis que Sparco et Recaro utilisent des espacements standard différents. Vous devez vous assurer que les rails de siège réglables que vous sélectionnez s'alignent parfaitement avec le modèle de boulons du siège et avec le plancher ou le support de base du véhicule. L'utilisation d'un matériel incompatible entraîne des installations forcées, des rails pliés et une liaison immédiate.
La physique du flex à verrouillage unique devient évidente lors d"un freinage brusque. Lorsque la force pousse le pilote vers l"arrière, le rail verrouillé tient fermement, mais le rail suiveur non verrouillable permet un micro-mouvement. Cela crée un point de pivotement, conduisant à une torsion diagonale du siège. Au fil du temps, cette torsion fatigue le métal et ruine le retour du conducteur. Vous pouvez sentir le siège bouger sous vous, ce qui détruit la confiance lors d"une conduite haute performance ou de l"utilisation d"équipement lourd.
La rigidité à double verrouillage résout ce problème en répartissant la force de cisaillement uniformément sur le plancher. Étant donné que les deux côtés sont solidement ancrés, le siège ne peut pas pivoter. Les doubles points de verrouillage maintiennent une géométrie parfaitement carrée, transférant l"énergie directement dans le châssis plutôt que de l"absorber par la déflexion structurelle. Cela crée une connexion solide entre l’opérateur et la machine.
Les organismes de sanction du sport automobile comme la FIA, la SCCA et la NASA imposent universellement des mécanismes de double verrouillage ou des supports fixes pour les sièges conducteur. Un mécanisme à verrouillage unique ne peut tout simplement pas résister aux forces G extrêmes d"un impact sur une chenille sans cisaillement ou relâchement. La simple force d’une collision arrachera une seule goupille de verrouillage de sa trajectoire.
Les systèmes de double verrouillage haut de gamme intègrent des supports épais en acier laminé à chaud pour éviter toute défaillance sous des charges de collision extrêmes. Dans les machines lourdes, les normes de sécurité exigent une robustesse similaire pour gérer une isolation constante contre les vibrations et s"intégrer en toute sécurité aux systèmes de protection contre le retournement (ROPS). Une piste de siège défaillante dans un scénario de retournement est catastrophique.
Les installations à verrouillage unique sont très indulgentes. Étant donné que le rail suiveur flotte librement, des défauts d"alignement mineurs dans le support de sol provoquent rarement un grippage du rail. Vous pouvez souvent les boulonner rapidement sans mesurer les tolérances parallèles exactes. Le rail suiveur s"ajuste simplement à l"angle du rail verrouillé.
Les systèmes à double verrouillage exigent un alignement parallèle strict. Si le sol de montage ou les supports sont inégaux ou décalés de quelques millimètres, le mécanisme se coincera. Les goupilles de verrouillage glisseront contre le rail, empêchant un réglage en douceur ou provoquant un verrouillage asynchrone où un seul côté s"engage. Cela nécessite des mesures minutieuses, un calage et une séquence de serrage spécifique.
Fonctionnalité | Curseur à verrouillage unique | Curseur à double verrouillage |
|---|---|---|
Points de verrouillage | Un rail (l"autre est un suiveur) | Les deux rails simultanément |
Rigidité structurelle | Sujet à une torsion diagonale sous charge | Flexibilité très rigide et sans pivot |
Tolérance d"installation | Indulgent, facile à aligner | Alignement parallèle strict requis |
Applications principales | Sièges passagers, usage routier léger | Sport automobile, simulation de course, équipement lourd |
Les courses de simulation haut de gamme utilisant des cellules de charge ou des pédales hydrauliques nécessitent plus de 100 kg de force sur les jambes pour obtenir un freinage maximal. Cette pression extrême nécessite un mécanisme à double verrouillage. La flexion à verrouillage unique détruit la mémoire des muscles de freinage ; si le siège se tourne vers l"arrière en diagonale à chaque fois que vous freinez au seuil, votre cohérence diminue considérablement. Vous ne pouvez pas développer des techniques de freinage reproductibles si votre position assise change sous la charge.
L"intégration de ces curseurs dans un cockpit en profilé d"aluminium (8020) présente des défis spécifiques. L’alignement des écrous à fente doit être parfait. L"utilisation de plaques de montage dédiées entre le profilé et les rails permet d"éviter la torsion et garantit que les rails restent parfaitement parallèles lors d"une utilisation intensive. Le montage direct sur les profilés conduit souvent à un grippage si les traverses ne sont pas parfaitement carrées.
Les impératifs de sécurité imposent des rails à double verrouillage dans les virages à fort facteur de charge et dans les scénarios d"impact potentiel. Une piste à verrouillage unique constitue un grave handicap sur un circuit. Les curseurs à double verrouillage s"intègrent parfaitement aux supports de montage latéraux approuvés par la FIA, garantissant que le conducteur, le siège et les harnais de course fonctionnent comme une cellule de sécurité unifiée. Lors de la traction de G latéraux élevés, le siège doit maintenir le conducteur fermement en place sans aucune déviation de la chenille.
Il existe des scénarios dans lesquels un mécanisme à verrouillage unique reste parfaitement adéquat. Le côté passager d"une voiture tuner conduite dans la rue voit rarement les forces de cisaillement induites par la pédale et ressenties par le conducteur. Dans ces positions assises non critiques, les avantages marginaux en matière d"économie de poids et l"installation plus facile des systèmes à verrouillage unique en font un choix pratique. Ils simplifient le processus de construction sans compromettre l"expérience du conducteur principal.
Lors d'une comparaison des curseurs de sièges d'équipement , la fatigue de l'opérateur et la fréquence des vibrations sont des priorités absolues. Les tracteurs, chariots élévateurs et excavatrices soumettent les sièges à des chocs verticaux et latéraux incessants. Des mécanismes robustes à double verrouillage sont nécessaires pour empêcher le siège de se desserrer ou de s'ajuster de manière inattendue lors d'opérations dangereuses. Un rail à verrouillage unique usera rapidement ses dents de verrouillage sous l'effet de vibrations industrielles constantes.
Le symptôme le plus courant d’une mauvaise installation est un curseur qui refuse d’avancer ou de reculer, ou un seul côté qui se verrouille en place. Cela indique que les pistes ne sont pas parallèles. Les roulements internes se lient contre le boîtier en acier, bloquant ainsi l"ensemble de l"ensemble.
Atténuez cela en suivant un protocole d’alignement strict. Laissez tous les boulons de montage serrés à la main. Actionnez le curseur sur toute sa plage de mouvement pour centrer naturellement les rails. Une fois que les chenilles glissent doucement, serrez les boulons en croix pour éviter que l"assemblage ne se déforme. Utilisez des cales si le plancher est inégal.
Le verrouillage asynchrone se produit lorsqu"un rail s"engage dans une encoche de verrouillage tandis que le rail opposé repose entre les encoches. Cela entraîne des micro-jeu, des cliquetis et une torsion diagonale sous charge. Vous entendrez un clic distinct lorsque le côté déverrouillé se déplace d"avant en arrière.
Atténuez ce problème en standardisant l’angle de courbure de la barre d’actionnement. Assurez-vous que les deux rails sont parfaitement synchronisés par rapport à leurs encoches de départ avant de fixer la poignée. Si un rail est en avance d"une dent sur l"autre, desserrez la tringlerie, alignez les goupilles et resserrez. Testez toujours l’engagement du verrouillage avant de finaliser l’installation.
Une frustration fréquente est de découvrir que les trous des curseurs ne s"alignent pas avec la base du siège, le sous-châssis ou le support de sol. Cela interrompt immédiatement l"installation et oblige à modifier les composants structurels, ce qui fragilise l"assemblage.
Atténuez ce problème en vérifiant les mesures de pas des trous de boulons avant l"achat. En cas de montage sur un plancher personnalisé, utilisez des plaques d"adaptation robustes ou du matériel à haute résistance (grade 8/classe 10.9) pour combler l"écart en toute sécurité sans compromettre l"intégrité structurelle. Ne percez jamais de nouveaux trous directement dans les glissières, car cela détruit leur capacité de charge.
Parfois, la barre de connexion à double verrouillage heurte le plancher, les traverses en profilé d"aluminium ou le bas du rembourrage de la base du siège, empêchant les goupilles de se désengager complètement. Vous tirez sur la poignée, mais le siège ne bouge pas.
Atténuez ce problème en mesurant le jeu vertical avant le couple final. Vous devrez peut-être modifier ou plier légèrement la barre d"actionnement (dans les limites des tolérances du fabricant) pour éliminer les obstructions et permettre un déplacement complet vers le haut de la poignée de déverrouillage. Assurez-vous que la poignée a au moins un pouce d’espace libre en extension complète.
Pour finaliser la configuration de vos sièges, suivez ces étapes exactes :
Mesurez le pas des trous de boulons longitudinaux et latéraux de votre base de siège actuelle pour garantir une compatibilité exacte avec le nouveau mécanisme de rail.
Inspectez le plancher ou le châssis du simulateur de votre véhicule pour vérifier les surfaces de montage planes, en vous procurant des cales en acier si les points de montage sont inégaux.
Sélectionnez un curseur de siège spécialement conçu pour votre application, en utilisant par défaut des systèmes à double verrouillage pour tout environnement impliquant un freinage important, un sport automobile ou des machines industrielles.
Installez les rails à l"aide de matériel de qualité 8, en laissant les boulons serrés à la main tout en faisant rouler le siège sur toute sa plage de mouvement afin de garantir un alignement parallèle avant le couple final.
R : Non, les mécanismes internes et la conception des rails sont fondamentalement différents. Un remplacement complet des rails du siège réglables est nécessaire pour obtenir une fonctionnalité de double verrouillage.
R : Généralement dû à un mauvais alignement des rails lors de l"installation. Si les rails ne sont pas parfaitement parallèles, les goupilles de verrouillage se coincent contre le rail, empêchant ainsi un mouvement fluide vers l"avant et vers l"arrière.
R : Fortement recommandé, surtout si vous utilisez des pédales à cellule de charge. Les curseurs à verrouillage unique fléchiront en cas de freinage brusque, provoquant une torsion du siège et réduisant la précision du freinage et la cohérence de la mémoire musculaire.
R : Non. Vous devez faire correspondre le modèle de boulon (pas et largeur) du curseur de siège au bas de votre siège spécifique, aux supports de marque de rechange comme Corbeau ou Sparco, ou aux supports de montage latéraux.
R : Les curseurs à double verrouillage sont légèrement plus lourds en raison du mécanisme de verrouillage secondaire, de la construction en acier plus épaisse et de la barre d"actionnement de connexion, ajoutant généralement 1 à 3 lb selon la marque.
R : Bien que beaucoup soient commercialisés comme universels, ils nécessitent des supports de sol spécifiques, des plaques d"adaptation ou du matériel à fente en T en aluminium pour s"adapter en toute sécurité aux points de montage du plancher d"usine d"un véhicule ou à un cockpit de simulation.
R : Cela se produit lorsque les rails sont désynchronisés. Desserrez la barre d"actionnement, faites glisser manuellement les deux rails jusqu"à leurs butées physiques pour les réinitialiser à un point zéro, assurez-vous que les deux goupilles de verrouillage sont complètement engagées dans la première encoche, puis resserrez la tringlerie de la poignée.
