Vous êtes-vous déjà demandé pourquoi les systèmes électriques de votre voiture se comportent soudainement mal ? Un faisceau de câblage pourrait être en cause. Ce composant essentiel relie diverses pièces électriques, assurant ainsi un bon fonctionnement. Diagnostiquer un mauvais faisceau de câbles est crucial pour éviter des réparations coûteuses et des risques pour la sécurité. Dans cet article, vous apprendrez ce qu'est un faisceau de câbles, son importance et les symptômes courants indiquant qu'il est défectueux.

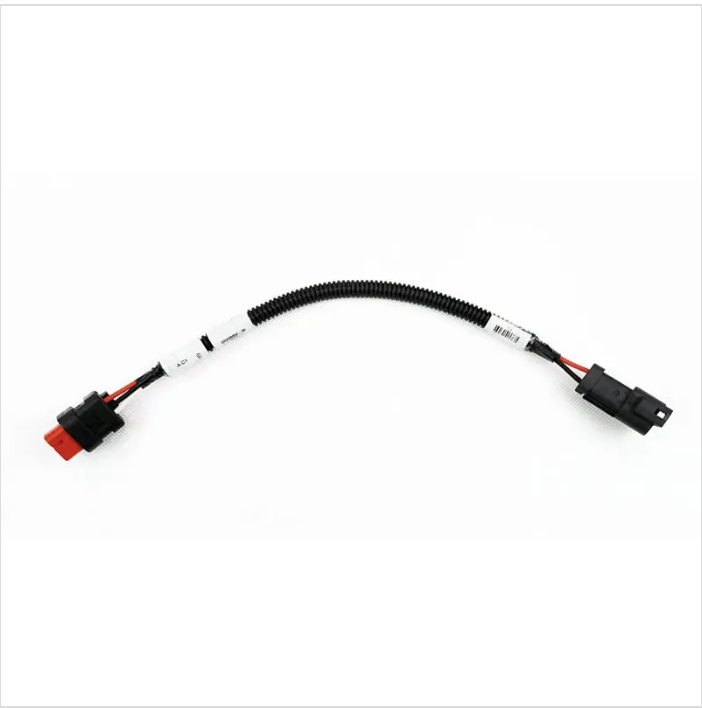

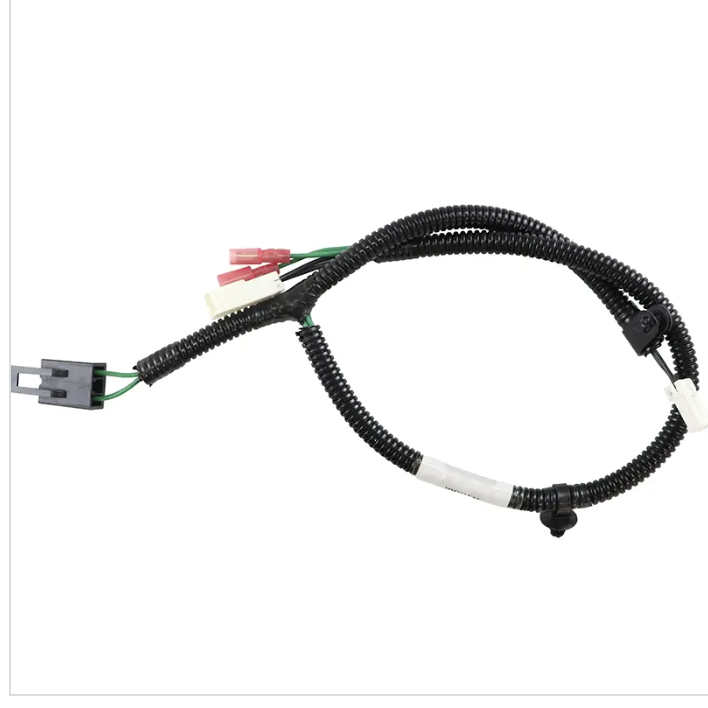

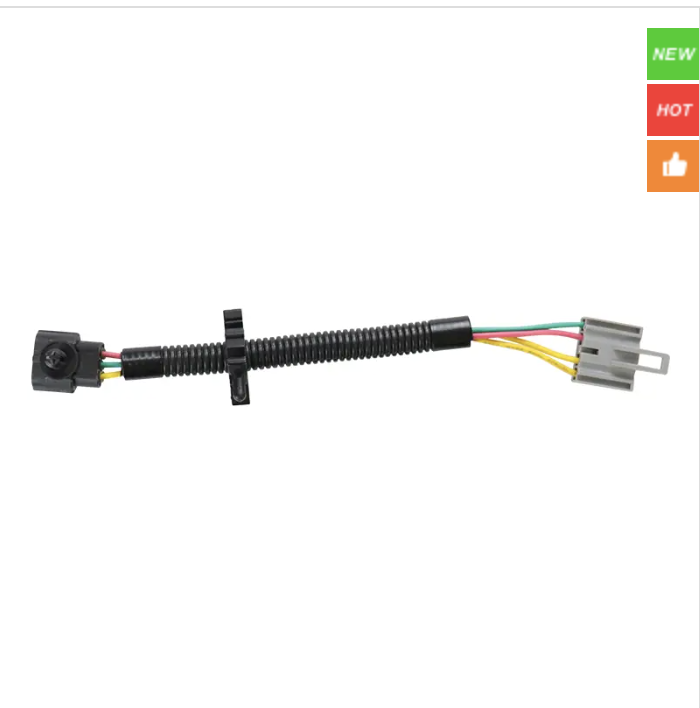

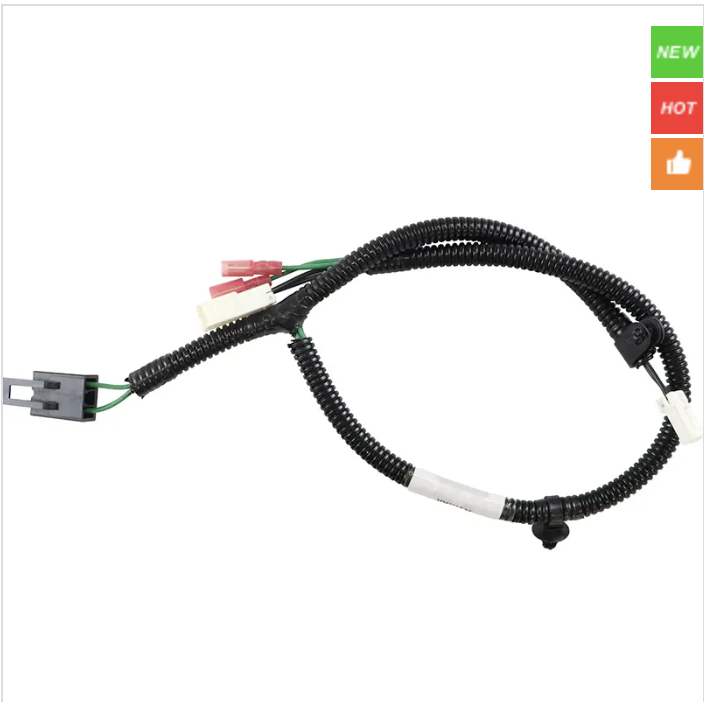

Un faisceau de câbles est un ensemble de fils et de connecteurs qui relient diverses pièces électriques d'un véhicule ou d'une machine. Il comprend généralement :
● Fils : conduisent l'électricité entre les composants.
● Connecteurs : reliez les fils aux appareils ou à d'autres sections de câblage.
● Bornes : extrémités métalliques des fils qui s'insèrent dans les connecteurs.
● Gaines de protection : telles que des gaines en plastique ou en tissu, qui protègent les fils contre les dommages.
● Clips et attaches : maintiennent le harnais en place et empêchent tout mouvement ou abrasion.
Chaque composant garantit que les signaux électriques et l'énergie circulent de manière sûre et efficace dans tout le système.
Dans les véhicules, les faisceaux de câbles agissent comme le système nerveux. Ils transmettent l'énergie électrique et les signaux de la batterie et des unités de commande à diverses pièces telles que les lumières, les capteurs, les systèmes d'allumage et les unités de divertissement. Le faisceau organise les fils en une seule unité, simplifiant ainsi l'installation et la maintenance.
Lorsque vous allumez votre voiture, le faisceau de câbles transporte le courant vers le démarreur, les phares et le tableau de bord. Les capteurs renvoient des données via le faisceau à l'unité de commande du moteur, permettant au véhicule d'ajuster les performances. Sans un harnais fonctionnant correctement, ces connexions pourraient échouer, entraînant des dysfonctionnements ou des risques pour la sécurité.
Le faisceau de câbles joue un rôle essentiel pour garantir le fonctionnement fiable des systèmes électriques en :
● Protection des fils : le regroupement des fils évite l'usure causée par le frottement, la chaleur ou l'humidité.
● Réduction des erreurs d'installation : les faisceaux pré-assemblés correspondent à des modèles de véhicules spécifiques, réduisant ainsi les erreurs.
● Faciliter le diagnostic : un câblage organisé facilite la recherche des défauts par les techniciens.
● Améliorer la sécurité : Les fils isolés et sécurisés réduisent les risques de courts-circuits et d'incendies.
● Amélioration de la durabilité : les harnais résistent mieux aux vibrations et aux contraintes environnementales que les câbles lâches.
Essentiellement, le faisceau de câbles constitue l’épine dorsale du réseau électrique d’un véhicule, permettant à tous les composants de communiquer et de fonctionner correctement.
Astuce : reportez-vous toujours au schéma de câblage de votre véhicule avant d'inspecter ou de réparer le faisceau pour identifier avec précision les composants et les chemins de câblage.
Identifier tôt un faisceau de câbles défectueux peut vous éviter des réparations coûteuses et des situations dangereuses. Voici les signes les plus courants à surveiller :
L'un des premiers indices d'un faisceau de câbles défectueux sont des problèmes électriques qui vont et viennent. Vous remarquerez peut-être :
● Lumières clignotantes du tableau de bord
● Les phares s'assombrissent ou s'éclairent de manière inattendue
● Radio ou autres accessoires coupés de manière aléatoire
Ces problèmes surviennent parce que des fils endommagés ou des connexions desserrées perturbent le flux d’électricité. Le problème peut sembler se résoudre temporairement, mais il risque de s'aggraver avec le temps.
Un mauvais faisceau de câbles peut affecter le fonctionnement de votre moteur. Certains symptômes incluent :
● Le moteur cale sans avertissement
● Difficulté à démarrer le véhicule
● Ralenti irrégulier ou ratés d'allumage
● Perte soudaine de puissance pendant la conduite
Étant donné que le faisceau de câbles relie les capteurs et les unités de commande, tout dommage peut envoyer des signaux incorrects ou couper l'alimentation. Cela peut perturber l'unité de commande du moteur, provoquant un comportement erratique.
Si certaines pièces électriques ne fonctionnent plus, le faisceau de câbles pourrait en être la cause. Surveillez :
● Phares, feux stop ou clignotants non fonctionnels
● Vitres électriques ou serrures qui ne répondent pas
● Jauges du tableau de bord ou voyants d'avertissement défectueux
● Pompe à carburant ou système d'allumage inopérant
Ces pannes indiquent souvent des fils cassés, des connecteurs corrodés ou des courts-circuits dans le faisceau. Parfois, les dégâts sont localisés et n’affectent que des systèmes spécifiques.
Remarque : des pannes électriques intermittentes ou partielles indiquent souvent des problèmes de faisceau de câbles plutôt que des défauts de composants. Inspectez donc toujours le faisceau en premier lors du diagnostic des problèmes électriques.
Commencez par examiner attentivement le faisceau de câbles pour détecter tout signe visible de dommage. Rechercher:
● Isolation effilochée ou fissurée : les fils exposés peuvent provoquer des courts-circuits ou des circuits ouverts.
● Marques de brûlure ou sections fondues : indiquent une surchauffe ou un court-circuit électrique.
● Connecteurs corrodés : une accumulation verte ou blanche peut interrompre le flux électrique.
● Connecteurs desserrés ou déconnectés : peuvent provoquer des pannes intermittentes.
● Clips ou attaches cassés : permettent aux fils de bouger et de s'user prématurément.
Utilisez une lampe de poche pour inspecter les zones difficiles à voir. Remuez doucement les fils et les connecteurs pour vérifier s'ils sont desserrés ou cassés. Faites attention aux zones où le harnais se plie ou passe à proximité de sources de chaleur, car ces endroits subissent souvent une usure.
Un multimètre est essentiel pour diagnostiquer les problèmes de faisceaux de câbles. Il permet de mesurer :
● Continuité : Vérifie si un fil est intact de bout en bout.
● Tension : confirme que l'alimentation atteint les composants.
● Résistance : Détecte la corrosion ou les fils endommagés provoquant une résistance élevée.
Pour tester la continuité, débranchez la batterie et isolez le fil. Réglez le multimètre en mode continuité, touchez les sondes à chaque extrémité du fil et écoutez un bip. Aucun bip signifie qu'une pause existe.
Vérifiez la tension en mettant le contact et en mesurant la tension au niveau des connecteurs. Comparez les lectures au schéma de câblage du véhicule pour connaître les valeurs attendues.
Mesurer la résistance entre les connecteurs ; une résistance inhabituellement élevée suggère une corrosion ou des dommages.
Les fils endommagés ont souvent :
● Coupures ou entailles exposant le cuivre.
● Isolation brûlée ou décolorée.
● Rigidité ou fragilité indiquant des dommages causés par la chaleur.
Les connecteurs peuvent afficher :
● Goupilles tordues ou cassées.
● Ajustement lâche ou corrosion à l'intérieur.
● Boîtiers en plastique fissurés ou cassés.
Si vous constatez des dommages, marquez l'emplacement et planifiez la réparation ou le remplacement. Parfois, les dommages sont cachés à l’intérieur des connecteurs, alors déconnectez et inspectez soigneusement les deux côtés.
Astuce : débranchez toujours la batterie avant de tester ou de manipuler le câblage pour éviter les courts-circuits et garantir la sécurité lors du diagnostic.
Avant de commencer toute réparation ou remplacement, rassemblez tous les outils et matériaux dont vous aurez besoin. Avoir tout prêt permet de gagner du temps et garantit la sécurité. Les outils et matériels courants comprennent :
● Pinces à dénuder et coupe-fils : pour retirer l'isolant et couper les fils à longueur.
● Outil de sertissage : Pour fixer solidement les connecteurs.
● Fer à souder et soudure : Pour des connexions filaires solides et durables.
● Gaine thermorétractable : Pour isoler et protéger les fils épissés.
● Ruban électrique : Pour une isolation supplémentaire et la fixation des fils.
● Fils et connecteurs de remplacement : faites correspondre le calibre et le type des fils d'origine.
● Multimètre : Pour tester la continuité électrique et la tension.
● Attaches zippées et clips : pour organiser et maintenir le harnais en place.
● Gants de protection et lunettes de sécurité : Pour la protection individuelle.
Avoir un schéma de câblage ou un manuel d’entretien pour votre véhicule ou équipement est également essentiel. Il permet d'identifier les couleurs des fils, les types de connecteurs et les chemins de routage.
Travailler avec des systèmes électriques comporte des risques. Suivez ces précautions de sécurité pour éviter des blessures ou des dommages supplémentaires :
● Débranchez la batterie ou la source d'alimentation avant de commencer tout travail.
● Portez des gants isolants et des lunettes de sécurité pour vous protéger des chocs et des débris.
● Travaillez dans un endroit sec et bien éclairé pour réduire les risques.
● Évitez les vêtements amples ou les bijoux qui pourraient s'accrocher aux composants.
● Utilisez les outils correctement et maintenez-les en bon état.
● Étiquetez les fils avant de les déconnecter pour éviter toute confusion lors du remontage.
● Vérifiez à nouveau les connexions avant de rebrancher l'alimentation.
● Ne travaillez jamais sur des circuits sous tension, sauf en cas d'absolue nécessité et si vous êtes formé.
1. Identifiez la section endommagée : utilisez votre inspection visuelle et vos tests multimètres pour localiser les ruptures, la corrosion ou les courts-circuits.
2. Retirez les fils endommagés : Découpez soigneusement les sections de fils défectueuses sans endommager les fils ou connecteurs adjacents.
3. Préparez les fils de remplacement : coupez les nouveaux fils à la bonne longueur, dénudez l'isolant à environ ¼ de pouce de chaque extrémité.
4. Établissez des connexions : méthode de soudure : torsadez les extrémités du fil ensemble, soudez le joint, puis faites glisser la gaine thermorétractable dessus et rétrécissez-la avec la chaleur.
un. Méthode de sertissage : utilisez des connecteurs à sertir et un outil de sertissage pour fixer les fils, puis recouvrez-les d'une gaine thermorétractable.
5. Isolez et protégez : utilisez une gaine thermorétractable ou du ruban isolant pour couvrir entièrement les connexions exposées. Cela évite les courts-circuits et la corrosion.
6. Fixez le harnais : utilisez des attaches ou des clips pour fixer le harnais en place, en évitant les bords tranchants, les pièces mobiles ou les sources de chaleur.
7. Rebranchez la batterie ou la source d'alimentation : Une fois toutes les réparations terminées, rebranchez l'alimentation.
8. Testez le système : Allumez le véhicule ou l'équipement et vérifiez si tous les composants électriques fonctionnent correctement. Utilisez un multimètre pour vérifier la tension et la continuité si nécessaire.
9. Inspection finale : assurez-vous qu'il ne reste aucun fil ou connecteur desserré. Confirmez que le harnais est acheminé en toute sécurité.
Si les dommages sont importants ou si les connecteurs sont corrodés de manière irréparable, envisagez de remplacer l’ensemble du faisceau de câbles. Cela peut être une solution plus fiable à long terme.
Astuce : lors de la réparation des faisceaux de câbles, utilisez toujours des fils et des connecteurs qui correspondent aux spécifications d'origine pour garantir la sécurité et le bon fonctionnement.
Garder votre faisceau de câbles en bon état commence par des contrôles réguliers. Inspectez le harnais tous les quelques mois ou lors de l’entretien de routine du véhicule. Recherchez des signes d'usure tels que des fissures, des fils effilochés ou des connecteurs desserrés. Nettoyez doucement les connecteurs pour éliminer la saleté ou la corrosion qui peuvent provoquer un mauvais contact électrique. Serrez tous les clips ou attaches desserrés qui maintiennent le harnais en place pour éviter tout mouvement ou frottement contre des bords tranchants.
Prenez l’habitude de vérifier le bon fonctionnement des composants électriques tels que les lumières, les capteurs et les interrupteurs. La détection précoce de tout problème électrique peut indiquer des problèmes de faisceaux de câbles avant qu'ils ne s'aggravent. Lors des vidanges d'huile ou des permutations des pneus, demandez à votre mécanicien d'inclure une inspection du câblage.
Les facteurs environnementaux tels que l’humidité, la chaleur, la saleté et les produits chimiques peuvent endommager les faisceaux de câbles au fil du temps. Protégez votre harnais en vous assurant qu'il est éloigné des sources de chaleur telles que les tuyaux d'échappement ou les blocs moteurs. Utilisez des manchons ou des conduits de protection pour protéger les fils de l'abrasion et de l'exposition.
Scellez les connecteurs avec de la graisse diélectrique pour repousser l’humidité et prévenir la corrosion. Évitez de laver le compartiment moteur avec de l'eau à haute pression, car cela pourrait forcer l'eau à pénétrer dans les connecteurs et provoquer des courts-circuits. Si vous vivez dans une région aux hivers rigoureux, rincez rapidement le sel de déneigement, car il accélère la corrosion.
Lorsque vous travaillez sur votre véhicule, veillez à ne pas pincer ou étirer les fils. Les rongeurs peuvent également ronger les câbles, alors pensez à dissuader les rongeurs si vous remarquez des signes de rongement.
Pour maximiser la durée de vie de votre faisceau de câbles, suivez ces bonnes pratiques :
● Utilisez des pièces de rechange originales ou de haute qualité qui correspondent au calibre du fil et au type d'isolation.
● Évitez d'épisser les fils inutilement ; si vous le devez, utilisez des connecteurs appropriés et scellez les épissures avec une gaine thermorétractable.
● Fixez fermement les faisceaux de câbles à l'aide de clips ou d'attaches zippées pour éviter les dommages causés par les vibrations.
● Conservez les schémas de câblage à portée de main pour éviter des connexions incorrectes lors des réparations.
● Planifiez des inspections professionnelles si vous soupçonnez des dommages cachés ou si des problèmes électriques persistent malgré les réparations.
En traitant votre faisceau de câbles avec douceur et en le protégeant des dommages, vous réduisez le risque de pannes électriques et de réparations coûteuses. Un harnais bien entretenu contribue à la fiabilité et à la sécurité de votre véhicule.
Astuce : L'application régulière de graisse diélectrique sur les connecteurs peut réduire considérablement la corrosion liée à l'humidité et prolonger la durée de vie des faisceaux de câbles.
Parfois, les problèmes de faisceaux de câbles vont au-delà de simples solutions. Si vous constatez des problèmes électriques persistants malgré vos efforts, il est judicieux de faire appel à un professionnel. Voici les signes indiquant qu’il est temps d’appeler un expert :
● Dommages complexes ou cachés : si les fils sont profondément enfoncés ou si les connecteurs sont corrodés à l'intérieur, les professionnels disposent d'outils pour inspecter et réparer en toute sécurité.
● Des fusibles grillés ou des courts-circuits répétés : ils peuvent indiquer des défauts de câblage nécessitant des diagnostics avancés.
● Manque de schémas de câblage ou de connaissances techniques : les professionnels ont accès à des schémas détaillés et à des formations.
● Problèmes de sécurité : si vous n'êtes pas sûr de la manipulation des systèmes électriques, un technicien peut éviter des blessures ou des dommages supplémentaires.
● Remplacement approfondi des faisceaux : il est souvent préférable de confier un recâblage à grande échelle à des spécialistes afin de garantir la fiabilité et le respect des normes de sécurité.
Les électriciens professionnels ou les techniciens automobiles certifiés utilisent des équipements spécialisés tels que des multimètres avancés, des oscilloscopes et des testeurs de câblage. Ils garantissent également que les réparations répondent aux spécifications du fabricant, préservant ainsi la garantie et la sécurité de votre véhicule.
Si vous souhaitez essayer de dépanner vous-même ou en savoir plus, de nombreuses ressources peuvent vous aider :
● Manuels d'entretien : les manuels du fabricant fournissent des schémas de câblage, le brochage des connecteurs et des guides de dépannage.
● Forums et communautés en ligne : les plateformes telles que les forums sur l'automobile ou les machines comptent souvent des membres expérimentés partageant des correctifs.
● Tutoriels YouTube : des vidéos étape par étape présentent les techniques d'inspection, de test et de réparation.
● Outils de diagnostic : des multimètres et des testeurs de circuits abordables sont essentiels pour le diagnostic DIY.
● Assistance du fabricant ou du revendeur : contacter le fabricant de l'équipement peut fournir des conseils officiels ou des pièces de rechange.
● Formations techniques : Pour les professionnels ou les passionnés, les formations sur les systèmes électriques automobiles approfondissent les connaissances.
L'utilisation de ces ressources peut améliorer vos compétences et votre confiance dans le diagnostic sûr et efficace des problèmes de faisceaux de câbles.
Q1 : Un mauvais faisceau de câbles peut-il empêcher le moteur de démarrer ? Oui, des fils ou des connecteurs endommagés peuvent interrompre l'alimentation ou les signaux des capteurs, empêchant ainsi le démarrage du moteur.
Q2 : Comment savoir si un faisceau de câbles doit être réparé ou remplacé complètement ? Des dommages mineurs comme quelques fils effilochés peuvent être réparés. Une corrosion importante, une fusion ou plusieurs connecteurs cassés nécessitent généralement un remplacement.
Q3 : Est-il sécuritaire de conduire avec un faisceau de câbles défectueux ? C'est risqué. Un câblage défectueux peut provoquer des pannes intermittentes, des courts-circuits ou même des incendies. Résolvez les problèmes rapidement.
Q4 : Combien de temps prend la réparation du faisceau de câbles ? Des réparations simples peuvent prendre moins d’une heure. Les remplacements complets peuvent prendre plusieurs heures selon la complexité du véhicule.
Q5 : Puis-je utiliser des faisceaux de câbles génériques en remplacement ? Les faisceaux génériques peuvent ne pas correspondre ou ne pas répondre aux spécifications. Visez toujours des harnais OEM ou personnalisés de haute qualité conçus pour votre modèle.
Q6 : De quels outils ai-je besoin pour dépanner le faisceau de câbles ? Un multimètre, des pinces à dénuder, des sertisseuses, un fer à souder et des schémas de câblage sont essentiels.
Conseil : En cas de doute, consultez un professionnel dès que possible pour éviter des erreurs coûteuses et vous assurer que votre faisceau de câbles est sûr et fiable.
L'identification d'un faisceau de câbles défectueux est cruciale pour la sécurité et les performances du véhicule. Les symptômes incluent des problèmes électriques intermittents, un comportement inhabituel du moteur et des pannes de composants. Des inspections régulières et des mesures préventives aident à maintenir la santé du harnais. Résoudre les problèmes rapidement évite des réparations coûteuses et garantit la fiabilité. Shandong Qianyu Construction Machinery Co., LTD. propose des solutions de faisceaux de câbles de haute qualité, améliorant la sécurité et l'efficacité des véhicules. Leurs produits sont conçus pour résister aux contraintes environnementales, offrant ainsi une valeur et une fiabilité à long terme.
R : Les signes courants incluent des problèmes électriques intermittents, un comportement inhabituel du moteur et une défaillance des composants électriques. Ces symptômes indiquent des dommages potentiels ou des défauts dans le faisceau de câbles.
R : Un faisceau de câbles transmet l'énergie électrique et les signaux, organisant les fils en une seule unité, simplifiant l'installation et la maintenance et assurant une communication fiable entre les composants.
R : Un entretien régulier prévient l'usure, la corrosion et les dommages environnementaux, garantissant ainsi la sécurité et un fonctionnement fiable. Un faisceau de câbles bien entretenu réduit le risque de réparations coûteuses et de pannes électriques.
