Vous êtes-vous déjà demandé comment le système électrique de votre tondeuse à rayon de braquage zéro reste organisé ? La réponse réside dans le faisceau de câbles . Ce composant crucial regroupe les fils, garantissant ainsi un fonctionnement fluide et une sécurité optimale. Mais que se passe-t-il lorsque le harnais d'origine manque ? Dans cet article, vous découvrirez l'importance des faisceaux de câbles, les défis rencontrés lors du recâblage et comment les résoudre efficacement.
Les tondeuses à rayon de braquage nul dépendent de plusieurs composants électriques clés pour fonctionner en douceur :
Batterie : alimente l’ensemble du système électrique.
Commutateur d'allumage : contrôle le flux de puissance pour démarrer ou arrêter le moteur.
Solénoïde de démarreur : Agit comme un relais pour activer le démarreur.
Interrupteurs de sécurité : incluez les interrupteurs de siège, de frein et d'engagement des lames. Ceux-ci empêchent les démarrages accidentels ou l’engagement des lames.
Capteurs : surveillez des éléments tels que la température du moteur ou la position de la lame pour garantir un fonctionnement sûr.
Chaque composant joue un rôle essentiel dans le fonctionnement de la tondeuse. Par exemple, le commutateur d’allumage envoie de l’énergie au solénoïde, qui engage ensuite le démarreur. Les interrupteurs de sécurité interrompent le circuit si les conditions ne sont pas sûres, arrêtant instantanément le moteur ou les lames.

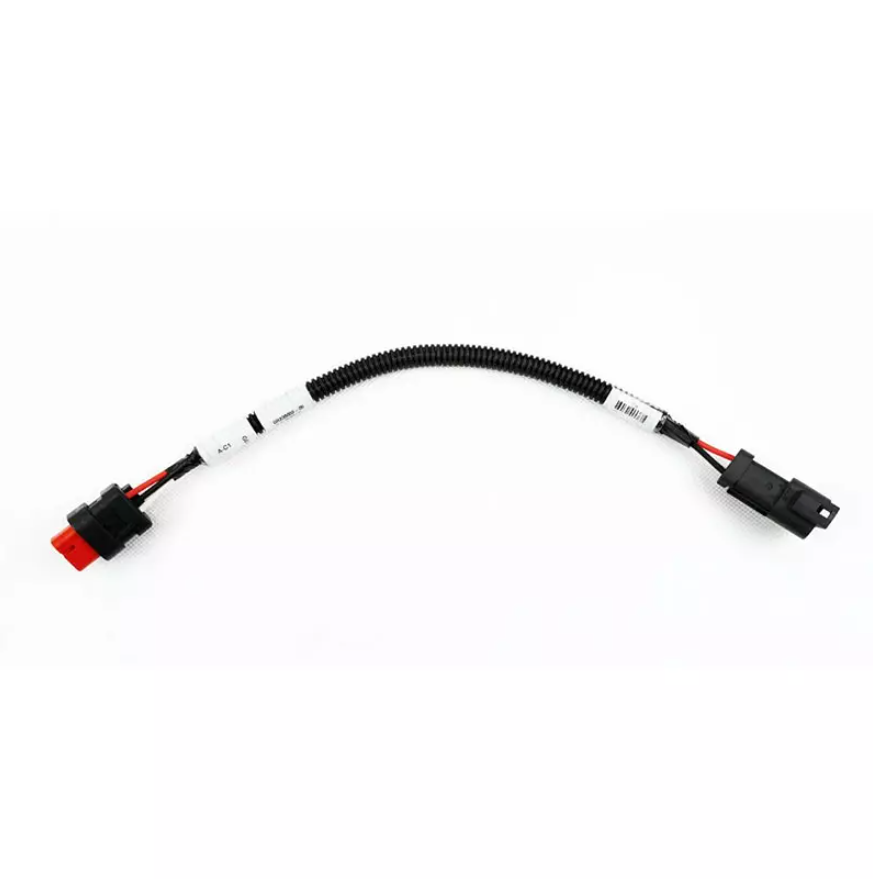

Les faisceaux de câbles regroupent tous ces fils électriques en une seule unité organisée. Cela aide :
Protégez les fils des dommages causés par les vibrations, l'humidité et la chaleur.
Simplifiez l'installation en regroupant les fils selon leur fonction.
Évitez les courts-circuits et les bruits électriques en gardant les fils soigneusement acheminés et séparés.
Facilitez la maintenance en réduisant les fils emmêlés et en identifiant clairement les circuits.
Sans le faisceau de câbles d'origine, le recâblage signifie recréer manuellement ce système organisé. Vous devrez acheminer soigneusement les fils, sécuriser les connexions et garantir le calibre de fil correct pour chaque circuit. Une conception appropriée du harnais réduit les risques de courts-circuits, de pannes et de bruit électrique pouvant provoquer des dysfonctionnements.
Comprendre ces composants et le rôle du faisceau de câbles constitue la base d'un recâblage réussi. Savoir où circule l’énergie et comment les fonctions de sécurité s’intègrent permet d’éviter les erreurs lors de la reconstruction.
Astuce : lors du recâblage, étiquetez chaque fil par sa fonction et sa destination ; cela facilite grandement le dépannage et les réparations futures.
Pour recâbler une tondeuse à rayon de braquage zéro sans le faisceau de câbles d'origine, vous aurez besoin des bons outils pour garantir des connexions propres, sûres et fiables. Voici ce que vous devriez avoir sous la main :
Pinces à dénuder et coupe-fils : pour retirer l'isolant et couper les fils à la longueur souhaitée.
Outil de sertissage : pour fixer solidement les bornes et les connecteurs.
Fer à souder et soudure : Pour des connexions électriques solides et permanentes.
Gaine thermorétractable : Pour isoler et protéger les joints soudés.
Ruban électrique : isolation supplémentaire et fils de fixation.
Multimètre : pour tester la tension, la continuité et diagnostiquer les problèmes de câblage.
Tournevis et clés : pour retirer les panneaux et sécuriser le câblage.
Attaches zippées : pour regrouper et acheminer les fils proprement, évitant ainsi les dommages.
Connecteurs et bornes de fils : variété de connecteurs à fourche, à anneau et bout à bout pour joindre les fils.
Avoir ces outils prêts rendra le processus de recâblage plus fluide et plus sûr.
La sélection du calibre de fil approprié est essentielle pour la sécurité et les performances. L'utilisation de fils trop fins peut provoquer une surchauffe ou des chutes de tension, tandis que des fils trop épais peuvent être difficiles à acheminer et inutilement coûteux.
Calibre 12 à 14 : à utiliser pour les circuits à courant élevé comme le démarreur, les câbles de batterie et les connexions de solénoïde.
Calibre 16 à 18 : convient aux interrupteurs d'allumage, aux interrupteurs de sécurité et aux circuits accessoires.
Calibre 20 à 22 : Idéal pour les signaux à faible courant tels que les capteurs ou les voyants lumineux.
Consultez le schéma de câblage ou le manuel de votre tondeuse pour obtenir des recommandations spécifiques. En cas de doute, choisissez un fil légèrement plus épais pour gérer le courant en toute sécurité. Utilisez également des fils conçus pour une utilisation en extérieur ou pour des applications automobiles, car ils résistent mieux à la chaleur, à l'humidité et à l'abrasion.
Travailler sur des systèmes électriques exige de la prudence pour éviter des blessures ou des dommages. Suivez ces conseils de sécurité :
Débranchez d'abord la batterie : retirez toujours la borne négative avant de commencer le travail pour éviter les courts-circuits ou les chocs.
Portez un équipement de protection : des gants isolés et des lunettes de sécurité protègent contre les étincelles accidentelles ou les bords tranchants.
Travaillez dans des conditions sèches : évitez l'humidité qui peut provoquer des courts-circuits ou de la corrosion.
Utilisez des outils appropriés : évitez les outils de fortune qui peuvent endommager les fils ou les connecteurs.
Évitez de pincer ou d'écraser les fils : éloignez les fils des pièces mobiles, des arêtes vives ou des sources de chaleur.
Étiquetez les fils : marquez la fonction et la destination de chaque fil pour éviter toute confusion lors de l'installation et de la maintenance future.
Vérifiez à nouveau les connexions : un câblage desserré ou incorrect peut provoquer des courts-circuits, des fusibles grillés ou une panne de l'équipement.
Suivez les directives du fabricant : reportez-vous aux schémas de câblage et aux spécifications autant que possible.
Prendre ces précautions permet de garantir un travail de recâblage sûr et fiable.
Astuce : utilisez une gaine thermorétractable sur les joints soudés au lieu de simplement du ruban isolant ; il offre une meilleure isolation et une protection durable contre l'humidité et les vibrations.
Commencez par tracer le schéma de câblage de votre tondeuse. Même si le faisceau d'origine a disparu, recherchez les fils, connecteurs ou bornes restants. Utilisez un cahier ou un outil numérique pour dessiner un schéma de câblage. Marquez chaque composant : batterie, contacteur d'allumage, solénoïde, interrupteurs de sécurité et accessoires. Cette carte vous aide à comprendre comment l’énergie circule et où les fils se connectent. Étiquetez les fils au fur et à mesure pour éviter toute confusion plus tard.
Ensuite, retirez soigneusement tous les fils endommagés. Utilisez un coupe-fil pour couper les fils à proximité des connecteurs ou des bornes. Évitez de tirer brusquement sur les fils ; vous ne voulez pas endommager les composants. Gardez une trace de l'endroit où chaque fil a été connecté en étiquetant ou en prenant des photos. Nettoyez les connecteurs et les bornes s’ils sont corrodés à l’aide d’une brosse métallique ou d’un nettoyant pour contacts.
Choisissez des fils de remplacement en faisant correspondre le calibre correct à la charge actuelle de chaque circuit. Pour les pièces à courant élevé comme le démarreur, utilisez un fil de calibre 12 ou 14. Pour les interrupteurs d'allumage et de sécurité, le calibre 16 ou 18 fonctionne bien. Pour les accessoires à faible courant, un calibre 20 ou 22 suffit. Choisissez des fils conçus pour une utilisation extérieure ou automobile pour résister à la chaleur, à l'humidité et à l'abrasion. Utilisez si possible des fils à code couleur pour que les circuits soient faciles à identifier.
Commencez le câblage en connectant la borne positive de la batterie au contacteur d'allumage avec un fil rouge. À partir du contacteur d'allumage, faites passer un fil jusqu'à la borne positive du solénoïde du démarreur. Cette configuration permet au commutateur d'allumage de contrôler le solénoïde, qui active ensuite le démarreur. Mettez correctement le solénoïde à la terre sur le châssis de la tondeuse ou sur la borne négative de la batterie. Utilisez des connecteurs appropriés et fixez tous les joints par soudure ou sertissage, puis protégez-les avec une gaine thermorétractable.
Les interrupteurs de sécurité préviennent les accidents en arrêtant le moteur si des conditions dangereuses se produisent. Câblez l'interrupteur du siège, l'interrupteur de frein et l'interrupteur d'engagement des lames en série entre le commutateur d'allumage et le solénoïde du démarreur. Cela signifie que tous les interrupteurs doivent être « fermés » (sûrs) pour permettre le flux d'énergie. Si un interrupteur s'ouvre, le circuit se coupe et la tondeuse ne démarre pas. Utilisez le plan de câblage pour placer correctement ces commutateurs. Sécurisez les connecteurs et testez chaque interrupteur avec un multimètre pour vérifier la continuité.
Si votre tondeuse est équipée d'accessoires tels que des phares ou des jauges, câblez-les séparément du circuit de démarrage principal. Connectez-les à la borne positive de la batterie via un fusible pour vous protéger contre les surcharges. Ajoutez des interrupteurs pour contrôler ces accessoires selon vos besoins. Acheminez les fils des accessoires loin de la chaleur et des pièces mobiles. Regroupez soigneusement les fils avec des attaches zippées pour éviter les dommages et le bruit électrique.
Astuce : étiquetez toujours chaque fil lors du retrait et de l'installation ; cette pratique simplifie considérablement le dépannage et les réparations futures.
Après avoir recâblé votre tondeuse à rayon de braquage zéro, les tests sont cruciaux pour confirmer que tout fonctionne correctement et en toute sécurité. Cette étape permet de détecter les erreurs de câblage ou les connexions défectueuses avant d'utiliser la tondeuse sur le terrain.
Un multimètre est votre meilleur ami pour les tests électriques. Utilisez-le pour :
Vérifiez la tension : vérifiez que la tension de la batterie atteint des points clés tels que le commutateur d'allumage, le solénoïde et les interrupteurs de sécurité. Cela confirme le flux de puissance.
Test de continuité : assurez-vous que les fils et les interrupteurs créent un circuit complet lorsqu'ils sont engagés. Par exemple, testez les interrupteurs de siège et de frein en vérifiant si le circuit se ferme lorsqu'il est activé.
Détecter les courts-circuits : mesurez la résistance pour détecter les connexions ou les ruptures involontaires. Une faible résistance là où il ne devrait y en avoir aucune indique un court-circuit.
Testez toujours les fils individuellement avant de mettre le système sous tension. Débranchez la batterie tout en testant la continuité ou la résistance pour éviter d'endommager votre compteur.
Les interrupteurs de sécurité préviennent les accidents en arrêtant le moteur si des conditions dangereuses se produisent. Après le recâblage, testez chaque interrupteur :
Interrupteur de siège : Asseyez-vous sur le siège et vérifiez si le circuit se ferme. Levez-vous et confirmez qu’il s’ouvre.
Contacteur de frein : Engagez la pédale de frein et testez la continuité du circuit. Relâchez le frein et vérifiez s'il y a un circuit ouvert.
Interrupteur d'engagement des lames (PDF) : Allumez et éteignez la commande des lames, en vérifiant que l'interrupteur ouvre et ferme le circuit en conséquence.
Si un interrupteur tombe en panne, la tondeuse peut démarrer de manière inattendue ou ne pas démarrer du tout. Réparez ou remplacez les interrupteurs défectueux avant d’utiliser la tondeuse.
Avant toute utilisation, testez la tondeuse dans un espace sûr et contrôlé :
Gardez les lames désengagées.
Démarrez la tondeuse et observez si elle fonctionne bien.
Testez toutes les commandes, y compris l'allumage, le frein et l'engagement de la lame.
Recherchez des bruits inhabituels, des étincelles ou des odeurs indiquant des problèmes de câblage.
Surveillez si les interrupteurs de sécurité arrêtent le moteur ou le démarreur comme prévu.
Les tests contrôlés réduisent le risque de blessure et protègent votre tondeuse contre les dommages causés par des défauts de câblage.
Astuce : utilisez votre multimètre pour vérifier le fonctionnement de chaque interrupteur de sécurité dans des conditions réelles avant de démarrer la tondeuse afin de vous assurer que votre travail de recâblage est à la fois sûr et efficace.
Le recâblage d'une tondeuse à rayon de braquage zéro sans le faisceau de câbles d'origine peut poser plusieurs défis. Comprendre ces problèmes courants et leurs solutions permet de garantir un système électrique sûr et fiable.
Le bruit électrique provoque des interférences qui peuvent perturber les capteurs, les interrupteurs ou le système d'allumage. Cela se manifeste souvent par un comportement erratique ou de faux signaux.
Pour réduire le bruit :
Fils d'alimentation et de signal séparés : gardez les fils à courant élevé (câbles de démarreur, de batterie) éloignés des fils de capteur ou de commutateur à faible courant.
Utilisez des câbles blindés : pour les circuits sensibles, les fils blindés bloquent les interférences externes.
Ajoutez des perles de ferrite : les perles de ferrite à clipser absorbent le bruit haute fréquence sur les fils.
Câblage sécurisé : des fils lâches ou vibrants peuvent générer du bruit. Utilisez des attaches zippées pour maintenir fermement les fils.
Évitez les boucles de terre : assurez-vous d'avoir un point de terre unique et solide pour éviter le bruit causé par plusieurs chemins de mise à la terre.
Les courts-circuits se produisent lorsque les fils se touchent involontairement ou lorsque le métal est mis à la terre. Ils provoquent des fusibles grillés, des fils fondus ou une absence de flux d'énergie.
Pour prévenir ou réparer les courts-circuits :
Inspectez l’isolation des fils : recherchez des fissures, des coupures ou des points usés exposant le fil nu.
Utilisez une gaine thermorétractable : couvrez les joints soudés ou sertis pour isoler et protéger.
Évitez les fils pincés : éloignez les fils des pièces mobiles ou des bords tranchants.
Vérifiez les connecteurs : des connecteurs desserrés ou corrodés peuvent provoquer des courts-circuits. Nettoyez ou remplacez si nécessaire.
Test de continuité : utilisez un multimètre pour trouver des connexions inattendues entre les fils ou à la terre.
Lorsque des problèmes surviennent, un dépannage systématique permet d’en trouver la cause profonde :
Commencez par une inspection visuelle : recherchez les dommages évidents ou les connexions desserrées.
Utilisez un multimètre : vérifiez les niveaux de tension, la continuité et la résistance des circuits.
Testez un circuit à la fois : isolez des parties du câblage pour réduire les problèmes.
Vérifiez les interrupteurs de sécurité : des interrupteurs défectueux ou mal câblés peuvent empêcher le démarrage ou provoquer des arrêts.
Consultez les schémas de câblage : même un schéma générique permet de vérifier le bon acheminement des fils.
Remplacez les composants suspects : Parfois, les commutateurs, les solénoïdes ou les connecteurs tombent en panne et doivent être remplacés.
Astuce : Étiquetez les fils et documentez votre disposition de câblage pendant l'installation ; cette pratique accélère le dépannage et réduit les erreurs dans les projets de recâblage complexes.
Lors du recâblage d'une tondeuse à rayon de braquage zéro sans le faisceau de câbles d'origine, le respect des meilleures pratiques garantit la durée de votre travail et reste en sécurité. Des techniques appropriées permettent d’éviter les réparations fréquentes et les problèmes électriques.
Choisissez des connecteurs conçus pour une utilisation extérieure ou automobile. Ils résistent mieux à l’humidité, à la corrosion et aux vibrations que les alternatives bon marché. Rechercher:
Connecteurs scellés : empêchent l'eau et la saleté d'entrer.
Bornes plaquées or ou étamées : Réduisent la corrosion et améliorent la conductivité.
Mécanismes de verrouillage : empêchent les connecteurs de se desserrer en raison des vibrations.
Évitez de tordre les fils ensemble ou d’utiliser du simple ruban isolant seul. Utilisez plutôt des connecteurs à sertir ou des joints à souder recouverts d’une gaine thermorétractable. Cela crée des connexions solides et durables qui ne échoueront pas facilement.
La façon dont vous acheminez les câbles affecte leur longévité et la sécurité de la tondeuse. Considérez ces conseils :
Gardez les fils éloignés des sources de chaleur : évitez les pièces du moteur ou les zones d'échappement qui deviennent chaudes.
Évitez les pièces mobiles : évitez que les fils ne frottent sur les courroies, les lames ou les composants de direction.
Utilisez des attaches ou des serre-câbles : fixez fermement les fils pour éviter les dommages causés par les vibrations.
Regroupez les fils par fonction : regroupez les fils d'allumage, de démarreur et d'accessoires séparément pour réduire le bruit électrique.
Laissez un peu de jeu : ne tendez pas trop les fils ; permettre le mouvement sans tirer.
Un acheminement approprié empêche l'isolation des fils de s'user ou de se briser, réduisant ainsi les courts-circuits ou les circuits ouverts.
Même le meilleur câblage nécessite des contrôles périodiques :
Recherchez l'isolation endommagée : les fissures ou les coupures exposent les fils à l'humidité et aux courts-circuits.
Vérifiez les connecteurs : assurez-vous qu’ils sont serrés et exempts de corrosion.
Testez les interrupteurs de sécurité : vérifiez qu'ils fonctionnent correctement pour maintenir la sécurité de la tondeuse.
Nettoyer les bornes : Enlever la saleté ou l'oxydation pour maintenir un bon contact électrique.
Remplacez les fils usés : remplacez tout fil présentant des signes d'usure avant une panne.
Planifiez des inspections au moins une fois par saison de tonte ou après une utilisation intensive. Une détection précoce évite des problèmes plus importants à long terme.
Astuce : appliquez de la graisse diélectrique sur les connecteurs pour repousser l'humidité et prévenir la corrosion, améliorant ainsi la fiabilité du câblage à long terme de votre tondeuse à rayon de braquage nul.
Lorsque vous n'avez pas le faisceau de câbles d'origine, le recâblage d'une tondeuse à rayon de braquage nul peut être délicat. Heureusement, certaines alternatives peuvent permettre d'économiser du temps, des efforts et d'assurer la sécurité.

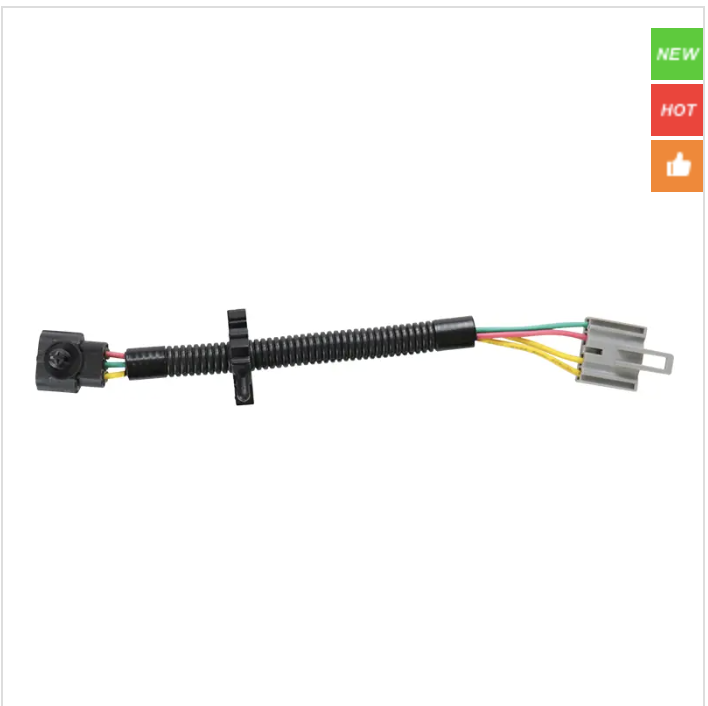

Les faisceaux de câbles universels sont pré-assemblés et conçus pour s'adapter à plusieurs modèles de tondeuses. Ils comprennent généralement :
Connecteurs standard pour les composants courants tels que les commutateurs d'allumage, les solénoïdes et les interrupteurs de sécurité.
Fils à code couleur pour simplifier l'installation.
Manchons de protection pour se protéger de la chaleur et de l'humidité.
L'utilisation d'un faisceau universel peut accélérer le processus de recâblage et réduire les erreurs de câblage. Cependant, vous devrez peut-être modifier les connecteurs ou couper les fils pour les adapter à la disposition spécifique de votre tondeuse.
Si le recâblage semble fastidieux, envisagez de faire appel à un professionnel. Les experts ont :
Expérience avec divers modèles de tondeuses et systèmes de câblage.
Outils et équipement de diagnostic appropriés.
Connaissances pour garantir que le recâblage répond aux normes de sécurité.
Les services professionnels peuvent garantir des performances fiables et peuvent être assortis d’une garantie. Cette option permet de gagner du temps et réduit le risque d'erreurs de câblage qui pourraient endommager votre tondeuse ou entraîner des risques pour la sécurité.
Les faisceaux de câbles du fabricant d'équipement d'origine (OEM) sont conçus spécifiquement pour votre modèle de tondeuse. Les avantages comprennent :
Ajustement et compatibilité parfaits.
Normes de câblage d'usine préservées.
Caractéristiques et fonctionnalités de sécurité maintenues.
Les pièces OEM ont tendance à être plus chères et peuvent prendre plus de temps à se procurer. Mais ils offrent la plus grande fiabilité et sont souvent recommandés pour une utilisation à long terme.
Conseil : lorsque vous choisissez une alternative, équilibrez le coût, le temps et la sécurité ; investir dans des harnais de qualité ou dans l’aide d’un professionnel peut éviter des réparations coûteuses plus tard.
Le recâblage d'une tondeuse à rayon de braquage nul sans le faisceau d'origine implique de comprendre les composants électriques clés et d'utiliser les bons outils. Assurer une sélection appropriée du calibre des fils et suivre les précautions de sécurité rétablit efficacement la fonctionnalité. Les futures mises à niveau peuvent bénéficier de composants de faisceaux de câbles organisés, améliorant ainsi les performances et la fiabilité. Pour des solutions de haute qualité, pensez aux produits de Shandong Qianyu Construction Machinery Co., LTD. , reconnus pour leurs équipements durables et efficaces, offrant une valeur significative à vos besoins d'entretien et de réparation.
R : Un faisceau de câbles regroupe et organise les fils électriques, les protégeant des dommages et simplifiant l'installation et la maintenance.
R : Recâblez en cartographiant le système, en sélectionnant les calibres de fil appropriés et en connectant les composants manuellement, garantissant ainsi des connexions sécurisées et isolées.
R : Un calibre de fil correct évite la surchauffe et les chutes de tension, garantissant ainsi un flux électrique sûr et efficace dans les circuits de la tondeuse.
R : Les faisceaux universels simplifient l'installation grâce à des fils pré-assemblés à code couleur, réduisant ainsi les erreurs et permettant de gagner du temps.
R : Les coûts varient en fonction de la complexité et de l'emplacement, mais investir dans des services professionnels garantit la sécurité et la fiabilité, ce qui permet d'économiser potentiellement sur les réparations futures.
