Vous êtes-vous déjà demandé comment les systèmes électriques de votre voiture communiquent de manière transparente ? Le secret réside dans le faisceau de câblage . Ce composant essentiel relie diverses pièces électriques, assurant ainsi un bon fonctionnement. Mais que se passe-t-il en cas d'échec ? Dans cet article, vous découvrirez les faisceaux de câbles, leur importance dans les véhicules et les problèmes courants auxquels ils sont confrontés. Découvrez comment diagnostiquer et résoudre efficacement les problèmes, garantissant ainsi le bon fonctionnement de votre véhicule.

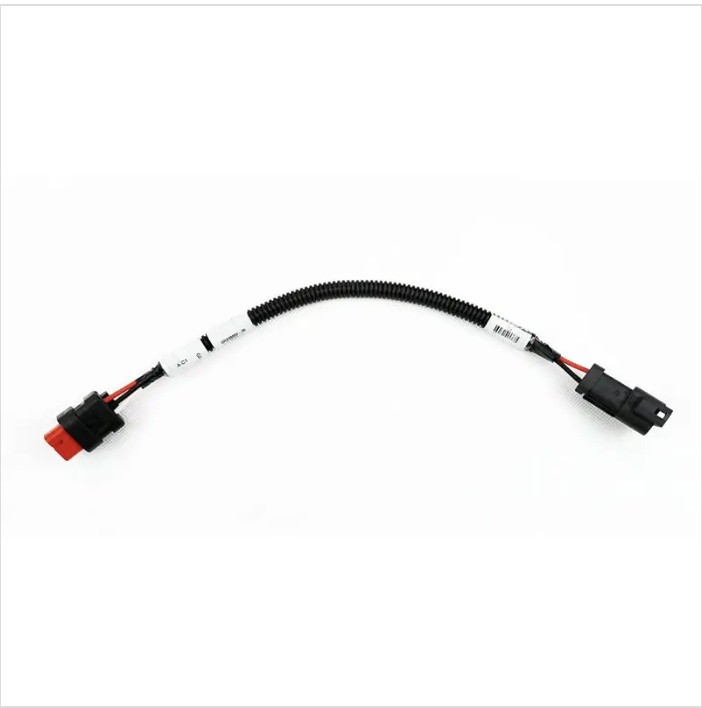

Un faisceau de câbles est un ensemble de fils, de connecteurs et de bornes qui relient divers composants électriques dans un véhicule ou une machine. Il comprend généralement :
Fils : conducteurs isolés transportant du courant électrique.
Connecteurs : appareils qui relient les fils à des composants ou à d'autres fils.
Bornes : extrémités métalliques qui fixent les fils aux connecteurs ou aux appareils.
Gaine de protection : couvre qui protège les fils de la chaleur, de l'humidité et de l'abrasion.
Cet assemblage organisé simplifie l'installation, protège le câblage contre les dommages et garantit des connexions électriques fiables.
Les faisceaux de câbles servent de système nerveux central pour les opérations électriques. Ils acheminent l'alimentation et les signaux entre la batterie, l'allumage, les capteurs, les commutateurs et les actionneurs. Par exemple, dans une tondeuse à rayon de braquage zéro, le faisceau relie la batterie au solénoïde du démarreur, aux interrupteurs de sécurité, au commutateur d'allumage et aux commandes d'engagement des lames. Cette intégration permet aux composants de communiquer et de fonctionner en harmonie.
Les harnais sont conçus pour des configurations spécifiques, correspondant à l'architecture du véhicule. Ils regroupent les fils pour minimiser l'encombrement et réduire le risque de courts-circuits ou de déconnexions. Un acheminement correct empêche les fils de frotter contre des pièces mobiles ou des surfaces chaudes, ce qui pourrait provoquer des pannes.
La détection précoce des problèmes de faisceaux de câbles évite des réparations coûteuses. Les signes incluent :
Pannes électriques intermittentes : les lumières scintillent, les jauges fonctionnent de manière erratique.
Problèmes de démarrage du moteur : difficultés de démarrage ou arrêts inattendus.
Fusibles grillés : des remplacements fréquents de fusibles indiquent des courts-circuits ou des surcharges.
Dommages visibles : Fissures, fils effilochés ou isolation fondue.
Corrosion : accumulation verte ou blanche sur les connecteurs empêchant le flux de courant.
Odeur de brûlé : indique une surchauffe ou un court-circuit.
Si vous remarquez ces symptômes, inspectez le faisceau pour déceler des dommages ou des connexions desserrées. L'utilisation d'un multimètre peut aider à tester la continuité ou les courts-circuits.
Astuce : Étiquetez chaque fil et connecteur lors de l'inspection pour identifier et tracer rapidement les circuits, rationalisant ainsi le diagnostic et la réparation.
Le diagnostic des problèmes de faisceaux de câbles nécessite les bons outils. Voici les incontournables :
Multimètre : mesure la tension, la résistance et la continuité pour vérifier les fils et les connexions.
Test Light : outil simple pour détecter la présence d’énergie dans les fils.
Pinces à dénuder : pour exposer les extrémités des fils en toute sécurité pendant les tests.
Ruban électrique : Pour isoler les fils après des tests ou des réparations.
Outil de retrait des broches du connecteur : aide à retirer les broches des connecteurs sans les endommager.
Schéma de câblage : montre la disposition du câblage, essentielle pour le traçage des circuits.
Lampe de poche : Pour voir clairement dans les espaces restreints ou sombres.
Avoir ces outils prêts rend le diagnostic efficace et précis.
1. Inspection visuelle : recherchez les dommages évidents tels que des fils effilochés, de la corrosion, des zones brûlées ou des connecteurs desserrés. Vérifiez les dommages causés par les rongeurs ou les points de frottement.
2. Vérifiez l'alimentation : à l'aide d'une lampe test ou d'un multimètre, vérifiez si l'alimentation atteint différents points. Commencez par la batterie et suivez le chemin du circuit.
3. Test de continuité : avec le multimètre réglé en mode continuité, vérifiez si les fils sont cassés. Touchez les sondes aux deux extrémités d'un fil ; un bip signifie une bonne continuité.
4. Inspectez les connecteurs : retirez les connecteurs et inspectez les broches pour détecter toute corrosion, bornes pliées ou cassées. Nettoyez ou remplacez si nécessaire.
5. Vérifiez la mise à la terre : Une mauvaise mise à la terre peut provoquer des problèmes électriques. Testez les fils de terre en mesurant la résistance entre le fil et le châssis du véhicule ; il devrait être proche de zéro.
6. Recherchez les courts-circuits : un court-circuit se produit lorsque les fils se touchent ou se touchent involontairement. Utilisez le multimètre pour vérifier les courts-circuits entre les fils ou à la terre.
7. Utilisez le schéma de câblage : suivez le schéma pour identifier quels fils vont où. Cela permet d’isoler les zones problématiques.
Fonctionnement électrique intermittent : les lumières scintillent ou les jauges sautent.
Le moteur ne démarre pas ou cale : les interruptions de courant entraînent des problèmes de démarrage.
Fusibles grillés : des défaillances répétées des fusibles indiquent des courts-circuits ou des surcharges.
Accessoires non fonctionnels : le klaxon, les lumières ou les indicateurs cessent de fonctionner.
Odeur de brûlé ou fonte visible : indique une surchauffe ou un court-circuit.
Connecteurs corrodés ou desserrés : provoquent un mauvais contact électrique.
Arrêts inattendus : Le moteur ou le système électrique s'arrête de manière aléatoire.
Si vous détectez ces symptômes, il est crucial de diagnostiquer minutieusement le faisceau de câbles pour éviter des dommages supplémentaires.
Astuce : étiquetez toujours les fils et les connecteurs pendant le diagnostic pour suivre facilement les circuits et accélérer les réparations.
Avant de commencer la réparation, la préparation est essentielle pour éviter les erreurs et assurer la sécurité. Tout d'abord, débranchez la batterie ou la source d'alimentation pour éviter les chocs électriques ou les courts-circuits. Rassemblez tous les outils nécessaires, y compris des pinces à dénuder, des pinces à sertir, un multimètre, du ruban électrique, des gaines thermorétractables et des câbles ou connecteurs de remplacement. Ayez à portée de main le schéma de câblage de votre véhicule ou appareil spécifique ; il vous guidera sur les connexions correctes.
Ensuite, nettoyez votre espace de travail et portez des équipements de protection comme des gants et des lunettes de sécurité. Étiquetez les fils et les connecteurs avant de les déconnecter pour garder une trace de leurs positions d'origine. Cet étiquetage facilite le remontage et réduit les erreurs. Inspectez la zone autour du faisceau de câbles pour détecter toute saleté, humidité ou corrosion et nettoyez-la doucement si nécessaire.
Il est crucial de retirer soigneusement le harnais endommagé. Commencez par débrancher délicatement tous les connecteurs et bornes liés au faisceau. Évitez de tirer directement sur les fils pour éviter des dommages supplémentaires. Utilisez des outils de retrait des broches du connecteur si nécessaire pour extraire les broches en toute sécurité sans les plier ni les casser.
Coupez les attaches, pinces ou attaches fixant le harnais au cadre ou au corps. Gardez une trace de ces fixations car vous en aurez besoin pour la réinstallation. Si les fils sont épissés ou soudés, utilisez un coupe-fil ou des outils à dessouder pour séparer proprement les connexions.
Retirez soigneusement tout le faisceau endommagé, en veillant à ne pas perturber les composants ou le câblage à proximité. Inspectez soigneusement le harnais pour déterminer l’étendue des dommages et si une réparation partielle ou un remplacement complet est nécessaire.
L'installation d'un nouveau faisceau de câbles nécessite de la précision. Commencez par disposer le nouveau harnais le long du parcours de l'ancien. Comparez les connecteurs et les longueurs de fils pour garantir la compatibilité. Fixez d'abord le harnais sans serrer pour permettre les ajustements.
Connectez les bornes et les connecteurs du faisceau un par un, en vous référant à vos étiquettes et à votre schéma de câblage. Utilisez des techniques de sertissage ou de soudure appropriées pour les épissures et isolez les connexions avec une gaine thermorétractable ou du ruban isolant pour éviter les courts-circuits.
Éloignez le harnais des sources de chaleur, des arêtes vives et des pièces mobiles pour éviter des dommages futurs. Fixez-le fermement à l'aide d'attaches ou de pinces, en reproduisant le cheminement du harnais d'origine. Vérifiez à nouveau toutes les connexions pour leur étanchéité et leur placement correct.
Enfin, rebranchez la batterie ou la source d'alimentation et testez le système électrique. Utilisez un multimètre pour vérifier la tension et la continuité aux points critiques. Allumez le véhicule ou l’appareil pour vous assurer que toutes les fonctions fonctionnent correctement. Si des problèmes surviennent, revérifiez soigneusement les connexions et les chemins de câblage.
Astuce : Étiquetez les fils et les connecteurs avant de les retirer et conservez une photo de la disposition originale du faisceau pour simplifier la réinstallation et réduire les erreurs.
Travailler sur des faisceaux de câbles implique des risques tels que des chocs électriques et des courts-circuits. Débranchez toujours la batterie ou la source d'alimentation avant de commencer toute réparation. Cela évite les chocs accidentels ou les dommages aux composants. Portez des gants isolants et des lunettes de sécurité pour vous protéger des étincelles ou des débris. Évitez de travailler dans des zones mouillées ou humides pour réduire le risque de choc électrique. Utilisez un multimètre pour confirmer qu'aucune tension n'est présente avant de toucher les fils. Ne contournez jamais les interrupteurs de sécurité de manière permanente ; ils vous protègent pendant le fonctionnement de la machine.
Utilisez des outils conçus pour les travaux électriques, tels que des pinces à dénuder, des sertisseuses et des tournevis isolés. Évitez d'utiliser des outils endommagés ou usés, car ils peuvent provoquer des blessures ou endommager le câblage. Lorsque vous dénudez des fils, veillez à ne pas entailler ou couper le conducteur, ce qui affaiblirait le fil et pourrait entraîner une panne. Utilisez des connecteurs et des bornes de taille appropriée pour garantir des connexions sécurisées. Lors du soudage, travaillez dans un endroit bien aéré et manipulez le fer à souder avec précaution pour éviter les brûlures. Une gaine thermorétractable ou du ruban isolant doit isoler toutes les épissures et connexions pour éviter les courts-circuits.
Des connexions desserrées ou de mauvaise qualité provoquent des pannes intermittentes et une surchauffe. Après avoir effectué les connexions, tirez doucement sur les fils pour confirmer qu'ils sont fermement attachés. Les connecteurs à sertir doivent être serrés et correctement alignés ; un sertissage lâche peut provoquer une résistance et une accumulation de chaleur. Lors du soudage, assurez-vous d’avoir un joint propre et brillant sans excès de soudure. Couvrir tout le métal exposé avec des matériaux isolants. Acheminez les fils loin des arêtes vives, des pièces mobiles ou des surfaces chaudes pour éviter l'abrasion ou la fonte. Utilisez des attaches ou des pinces pour fixer le harnais et éviter les dommages causés par les vibrations.
Astuce : vérifiez toujours que la source d'alimentation est déconnectée avant de manipuler le câblage pour éviter les chocs et les dommages matériels.
La réparation d'un faisceau de câbles peut varier considérablement dans le temps, en fonction de plusieurs facteurs clés :
Étendue des dommages : des coupures ou une corrosion mineures peuvent prendre seulement une heure ou deux. Des dommages graves, comme des fils brûlés ou plusieurs connecteurs cassés, peuvent prendre beaucoup plus de temps.
Complexité du faisceau : Les faisceaux comportant de nombreux circuits et connecteurs prennent plus de temps à diagnostiquer et à réparer. Les harnais simples sont plus rapides.
Accessibilité : Si le harnais est facilement accessible, les réparations vont plus vite. Les espaces restreints ou les faisceaux acheminés à travers les panneaux ou les compartiments moteur ralentissent le processus.
Disponibilité des pièces de rechange : disposer des fils, connecteurs et outils appropriés accélère les réparations. L'attente des pièces peut retarder l'achèvement.
Expérience du technicien : Des techniciens qualifiés travaillent efficacement, réduisant ainsi le temps de réparation. Les débutants peuvent prendre plus de temps pour garantir la précision et la sécurité.
Temps de diagnostic : Parfois, la recherche du problème exact prend plus de temps que la réparation proprement dite, surtout si les symptômes sont intermittents.
En moyenne, la réparation d'un faisceau de câbles peut prendre de 2 à 6 heures. Pour des réparations simples comme le remplacement d’un fil ou d’un connecteur endommagé, comptez 1 à 3 heures. Pour le remplacement complet du faisceau ou un recâblage complexe, cela peut prendre jusqu'à 6 heures ou plus. Dans les ateliers professionnels, les remplacements complets peuvent être effectués en une journée, mais les réparations DIY peuvent prendre plus de temps en raison d'outils ou d'une expérience limités.
Préparez les outils et les pièces à l'avance : préparez les pinces à dénuder, les pinces à sertir, le multimètre, les connecteurs et le fil de remplacement avant de commencer.
Étiquetez les fils et prenez des photos : documentez la disposition de câblage d'origine. Cela permet d'éviter toute confusion et d'accélérer le remontage.
Utilisez des schémas de câblage : reportez-vous à des schémas précis pour tracer rapidement les circuits et identifier les zones à problèmes.
Travaillez dans un endroit propre et bien éclairé : un bon éclairage et un espace de travail bien rangé réduisent les erreurs et améliorent l’efficacité.
Testez la continuité dès le début : utilisez un multimètre pour confirmer l'intégrité du fil avant d'effectuer des réparations, évitant ainsi des travaux répétés.
Remplacez plutôt que réparez lorsque cela est possible : Parfois, l'échange de l'ensemble du faisceau permet de gagner du temps en corrigeant plusieurs points.
Demandez l’aide d’un professionnel pour les problèmes complexes : les experts disposent de l’expérience et de l’équipement nécessaires pour effectuer les réparations plus rapidement et de manière plus sûre.
Astuce : préparez toujours vos outils, pièces et schémas de câblage avant de commencer à réparer un faisceau de câbles afin de minimiser les temps d'arrêt et d'assurer un processus de réparation fluide et efficace.
Une inspection régulière est essentielle pour maintenir un faisceau de câbles en bon état. Vérifiez visuellement le faisceau pour déceler des fissures, des fils effilochés ou de la corrosion sur les connecteurs. Recherchez les signes d'usure causés par la chaleur, les vibrations ou l'humidité. Utilisez un multimètre pour tester périodiquement la continuité et la résistance des fils. Cela permet de détecter les problèmes cachés tels que les ruptures internes ou les résistances élevées avant qu'ils ne provoquent des pannes. Tester les interrupteurs et les connecteurs de sécurité garantit leur bon fonctionnement. Planifiez des inspections lors de l’entretien de routine des véhicules ou des équipements pour détecter rapidement les problèmes.
La protection du faisceau de câbles évite des réparations coûteuses. Utilisez une gaine ou un conduit de protection autour des fils pour les protéger de l'abrasion et de la chaleur. Évitez d'acheminer les fils à proximité d'arêtes vives, de pièces mobiles ou de composants chauds du moteur. Fixez le harnais avec des pinces ou des attaches zippées pour arrêter les mouvements qui provoquent l'usure. Appliquez de la graisse diélectrique sur les connecteurs pour éviter la corrosion et améliorer le contact électrique. Gardez le harnais sec et propre en scellant les points d'entrée et en évitant toute exposition à l'eau ou aux produits chimiques. Envisagez des moyens de dissuasion contre les rongeurs si les animaux présentent un risque dans les zones de stockage.
La mise à niveau du faisceau de câbles peut améliorer la fiabilité et les performances. Utilisez des fils de meilleure qualité avec une meilleure isolation et résistance à la chaleur pour une durée de vie plus longue. Les connecteurs modernes dotés de fonctions de verrouillage réduisent le risque de connexions desserrées. L'ajout de couches de protection supplémentaires ou de conduits flexibles peut protéger contre les environnements difficiles. Les harnais personnalisés adaptés à la configuration de votre véhicule ou de votre équipement simplifient l'installation et réduisent l'encombrement. Les mises à niveau peuvent inclure l'ajout de blocs de fusibles ou de relais pour protéger les circuits. Consultez les schémas de câblage et les experts lors de la planification des mises à niveau pour garantir la compatibilité et la sécurité.
Astuce : planifiez des inspections régulières des faisceaux de câbles et appliquez des revêtements de protection pour prolonger la durée de vie et éviter les pannes inattendues.
La réparation d'un faisceau de câbles prend généralement de 2 à 6 heures, selon les dommages, la complexité et l'accessibilité. Des réparations rapides évitent des problèmes coûteux comme des pannes électriques ou des problèmes de moteur. Un entretien et des inspections réguliers sont cruciaux pour des performances et une longévité optimales. Shandong Qianyu Construction Machinery Co., LTD. propose des solutions de faisceaux de câbles de haute qualité qui améliorent la fiabilité et la sécurité. Leurs produits sont conçus pour être durables, garantissant le fonctionnement fluide et efficace de vos machines, ajoutant ainsi une valeur significative à vos opérations.
R : Un faisceau de câbles est un ensemble de fils, de connecteurs et de bornes qui relient les composants électriques d'un véhicule ou d'une machine, garantissant des connexions fiables et simplifiant l'installation.
R : Un faisceau de câbles achemine l'alimentation et les signaux entre les composants tels que la batterie, l'allumage et les capteurs, leur permettant de communiquer et de fonctionner harmonieusement.
R : Les faisceaux de câbles défectueux présentent des signes tels que des pannes électriques intermittentes, des problèmes de démarrage du moteur, des fusibles grillés, des dommages visibles, de la corrosion ou une odeur de brûlé.
R : Les coûts de réparation varient en fonction de l'étendue et de la complexité des dommages ; les réparations mineures sont moins chères, tandis que les remplacements complets ou le recâblage complexe peuvent être plus coûteux.
R : La mise à niveau améliore la fiabilité et les performances en utilisant des fils de meilleure qualité, des connecteurs modernes et des couches de protection supplémentaires, réduisant ainsi l'usure et améliorant la sécurité.
R : Diagnostiquez les problèmes à l'aide d'outils tels qu'un multimètre, une lampe test et un schéma de câblage, en inspectant les dommages, en vérifiant l'alimentation et la continuité, et en testant les masses et les connecteurs.
